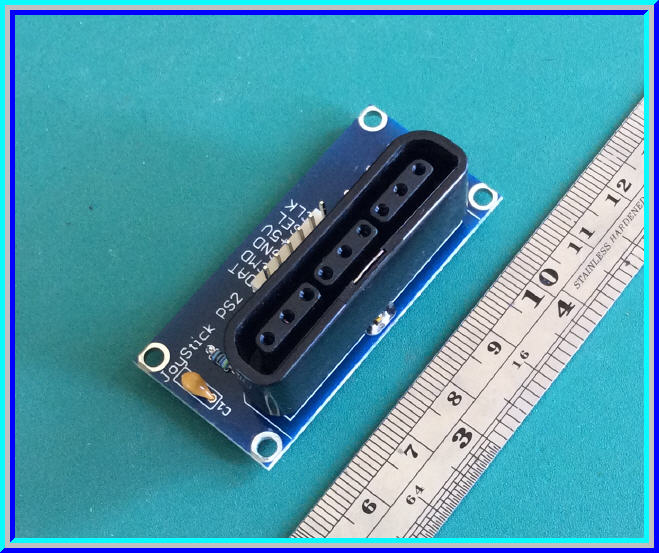

1x อะแด็ปเตอร์คอนเน็คเตอร์ต่อจอยสติค PS2 เป็นขา DIP 6 ขา

1x Joystick  PS2 to DIP 6 pins Converter Adapter

(Black Color)

คอนเนคเตอร์สำหรับแปลงจาก PS2 เป็นขา DIP  (พลาสติก ABS สีดำ)

ใช้สำหรับเป็นตัวเชื่อม Joy PS2  เข้ากับไมโครคอนโทรลเลอร์ต่างๆ

สำหรับใช้ในการควบคุมหุ่นยนต์

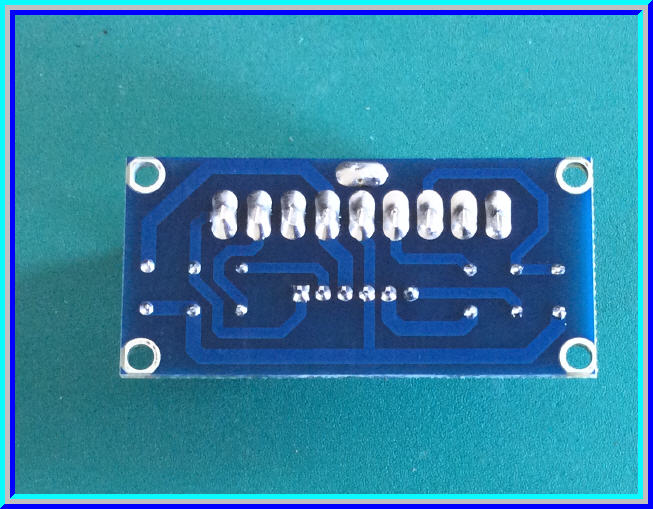

รายการประกอบด้วย (ดังรูปแรก)

-1x อะแด็ปเตอร์คอนเน็คเตอร์ต่อจอยสติค PS2 เป็นขา  DIP 6 ขา

รายละเอียดสินค้า(Specification)

- 1x Joystick PS2 to DIP 6 pins Converter Adapter (Black Color)

- คอนเนคเตอร์สำหรับเชื่อมต่อกับจอยสติ๊ก PS2  เป็นขา DIP

เพื่อเชื่อมต่อกับไมโครคอนโทรลเลอร์ทั้ง Arduino, PIC

- ผลิตจากวัสดุพลาสติก ABS  แข็งแรงทนทานเป็นพิเศษ

- ใช้แผ่นปริ้น(PCB) คุณภาพสูงแบบสองหน้า Plate to-Hole  FR-4

ความหน้า 1.6มม แข็งแรงทนทาน

- แรงดันไฟเลี้ยง:  +5Vdc

- ดาวน์โหลด Arduino Code จาก  Github  คลิก

- รายละเอียดการใช้งานและตัวอย่างสำหรับ Arduino MCU

- รายละเอียดและโค้ดตัวอย่างการใช้งานกับไมโครคอนโทรลเลอร์ PIC  สนใจคลิก

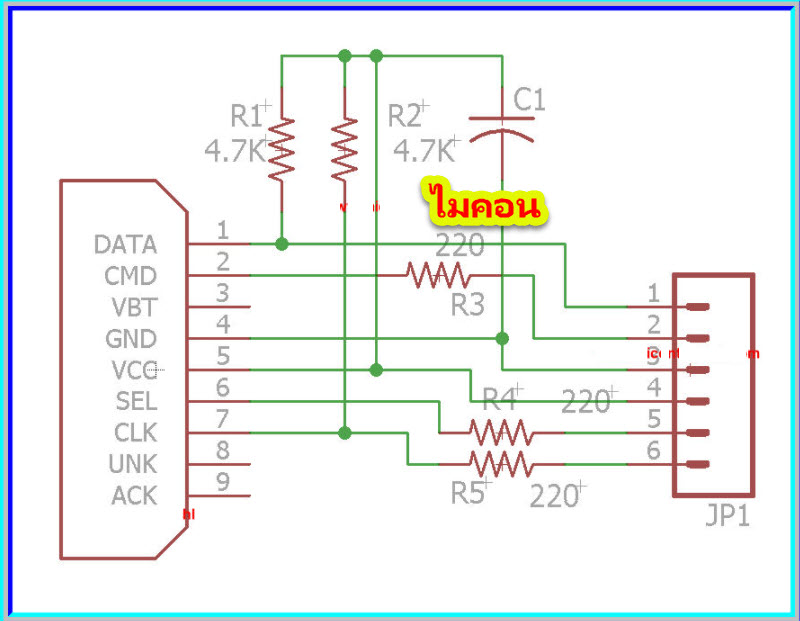

 การต่อใช้งาน

1. ต่อบอร์ด Arduino กับ PS2 Adapter ดังนี้

    PS2 Adapter              Arduino Board

         DAT                       PIN 13

         CMD                      PIN 11

         GND                      GND

         +5V                       +5V

         SEL                       PIN 10

         CLK                       PIN 12

2. ดาวน์โหลดตัวอย่าง Arduino Code from Github  คลิก

3. Unzip ไฟล์ที่ดาวน์โหลดมา PS2X_lib และนำไปเก็บไว้ที library ของโปรแกรม Arduino จากนั้นไปที่โปรแกรม เปิดโปรแกรม PS2X_Example  จากนั้นคอมไฟล์และอัพโหลดโปรแกรมไปที่บอร์ด Arduino  หลังจากนั้นสังเกตที่ JoyStick PS2  ไฟสีแดงจะติด แสดงว่าพร้อมใช้งาน

4.กดคีย์สวิตซ์ต่างๆที่จอย และเปิดหน้าต่าง Serial monitoring จะแสดงค่าคีย์ที่ถูกกด
