1x Digital DC Voltmeter Ammeter (DC 0-100V, 0-10Amp) module

Digital DC Voltmeter  Ammeter module
(DC 0-100V, 0-10 Amp)

(โมดูลดิจิตอลโวลท์และแอมป์มิเตอร์ในตัวเดียวกัน)

*** ตัวต้านทานชันต์ (R-Shunt) ติดตั้งมาในบอร์ดแล้ว ไม่ต้องซื้อเพิ่มเติม

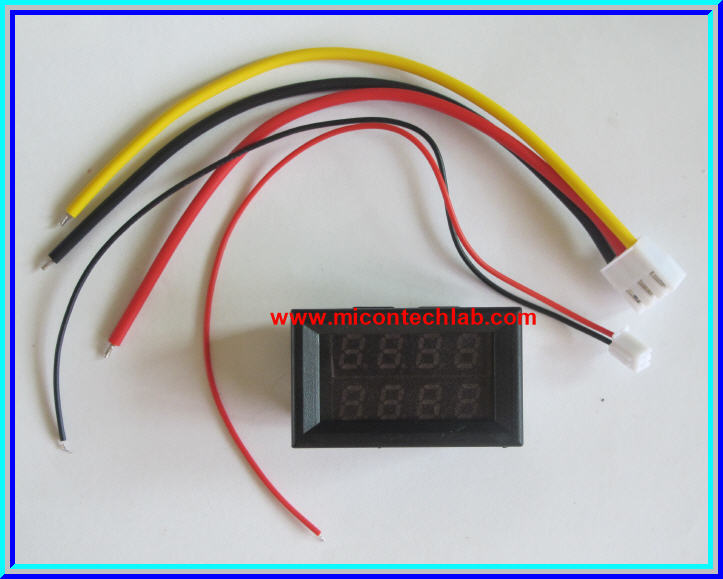

รายการประกอบด้วย (ดังรูปแรก)
1x Digital DC Voltmeter Ammeter (DC 0-100V, 0-10Amp) module

• Supply voltage(แรงดันไฟเลี้ยงในการทำงาน):  DC 4.5-30V
• เซเว่นเซกเมนต์สีแดงทั้งแรงดันและกระแส
• ย่านการวัดแรงดัน:  DC  0-100V
• Minimum resolution: 0.1V
• Measuring resolution: 1%(+/- 0.1 digit)
• ย่านการวัดกระแส: 0-10 Amp
• Current minimum resolution: 0.01A

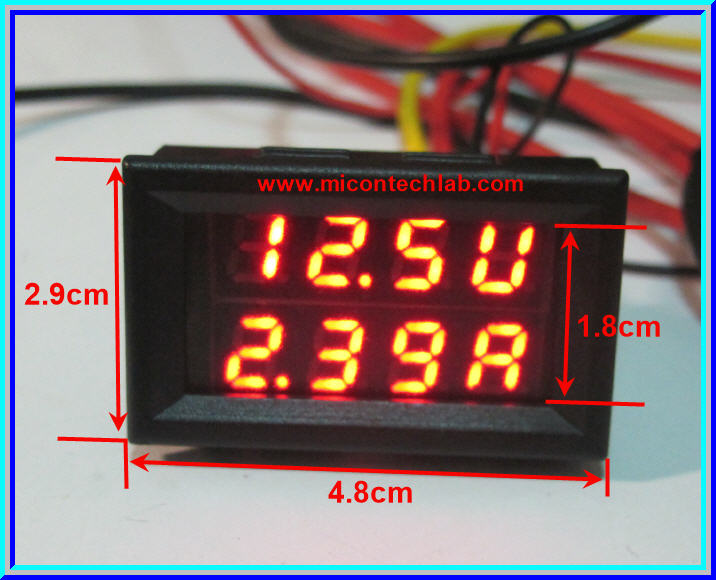

• Size:  48x29x21 mm
• ติดต่อสอบถามข้อมูลได้ตลอดเวลา


  การต่อใช้งาน

การต่อใช้งานสามารถต่อได้ 3 วิธี  แต่ละวิธีจะมีจุดด้อยจุดเด่นที่ต่างกัน

วิธีที่ 1  ใช้แหล่งจ่ายไฟตัวเดียว

- ข้อดี  - ใช้แหล่งจ่ายไฟเพียงตัวเดียว

- ข้อเสีย - วัดแรงดันได้สูงสุดแค่  30Vdc

----------------------------------------------------------

วิธีที่ 2  ใช้แหล่งจ่ายหลายตัวต่ออนุกรมกัน  โดยแหล่งจ่ายไฟที่ใช้เลี้ยงโมดูลต้องไม่เกิน 30Vdc

- ข้อดี  - วัดแรงดันได้สูงสุดถึง 100Vdc (เหมาะกับการต่อแบตเตอรี่หลายๆ ตัวอนุกรมกัน)

- ข้อเสีย - ใช้แหล่งจ่ายไฟหลายตัว (ต่ออนุกรมกัน)

---------------------------------------------------------

วิธีที่ 3  ใช้แหล่งจ่ายไฟ 2 ตัว แยกอิสระ (!!! ต้องไมต่อกราวด์ถึงกัน) แรงดันที่ใช้เลี้ยงโมดูลต้องไม่เกิน 30Vdc

- ข้อดี - วัดแรงดันได้สูงถึง 100Vdc

- ข้อเสีย - ใช้แหล่งจ่ายไฟหลายตัว โดยที่กราวด์ต้องไม่ต่อถึงกัน
