1x Arduino ATtiny85 Digispark USB interface

 แผงวงจรไมโครคอนโทรลเลอร์ Arduino Attiny85

1x Arduino ATtiny85  Digispark Kickstarter USB interface

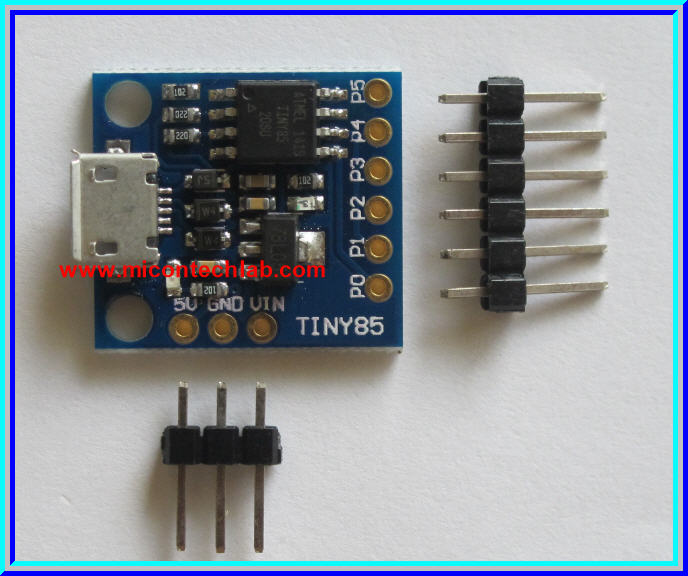

รายการประกอบด้วย (สินค้าดังรูปแรก)

- 1x Arduino ATtiny85  Digispark Kickstarter USB interface Board

- 2x Male Pin Header

รายละเอียดสินค้า

- 1x Arduino ATtiny85  Digispark Kickstarter USB interface

-บอร์ด Arduino ATtiny85 Digispark Kickstarter ที่เชื่อมกับโปรแกรม Arduino IDE ผ่านทางพอร์ต USB

- ไฟเลี้ยงวงจร 5V (จาก USB) หรือจากอินพุตภายนอก(Vin) (7-12V   วงจรจะเลือกอัตโนมัติ

- ในบอร์ดมีไอซีเรกูเลเตอร์ 5V

- มีขา I/O ทั้งหมด 6 ขา (2 ขาสำหรับต่อกับ USB เพื่ออัพโหลดโปรแกรม : กรณีที่ไม่ใช้การอัพโหลดผ่าน USB สามารถใช้ได้ทั้งหมด 6 ขา)

- Support I2C และ SPI

- มีขา PWM 3 ขา

- มีขา ADC 4 ขา

- มี Power LED และ Status LED)

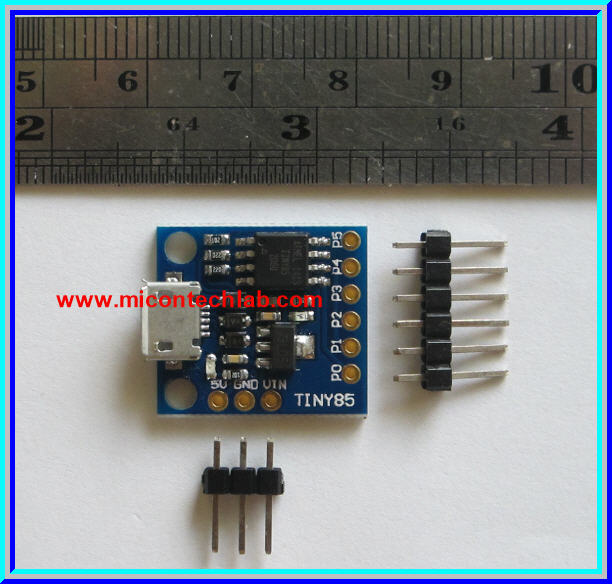

-ขนาดบอร์ด 2x1.7 cm

- ดาวน์โหลด Datasheet ATtiny85 คลิก

- ขั้นตอนการเริ่มต้นใช้งาน และตัวอย่างโปรแกรมสำหรับอัพโหลด คลิก

- ดาวน์โหลด Arduino software และ USB driver คลิก

- ตัวอย่าง Arduino โค้ด การถามตอบปัญหา คลิก

- ติดต่อสอบถามข้อมูลผ่านทางอีเมล์ โทรศัพท์ เว็บบอร์ด เฟสบุ๊ค Facebook/micontech

การติดตั้งไดรเวอร์และการอัพโหลดโปรแกรม

DigiSpark ClickStarter Arduino Attiny85

  DigiSpark Arduino Attiny85 เป็น Arduino อีกรุ่นที่มีขนาดเล็กเพียง 8 ขา โดยใช้การเชื่อมต่อกับคอมพิวเตอร์ผ่านทาง USB พอร์ต (ไม่ได้แปลงจาก USB เป็น Serial แต่เป็นการติดต่อกับพอร์ต USB โดยตรง)

การติดตั้งโปรแกรม Arduino IDE และติตตั้งไดรเวอร์

1. คลิกดาวน์โหลดโปรแกรม Arduino IDE ที่มาพร้อมกับไดรเวอร์ USB  คลิก

 2. ให้ทำการ Unzip file ที่ดาวน์โหลดมา จะได้โฟลเดอร์ดังรูป  ให้คลิกเข้าไปที่โฟลเดอร์

 3. ภายในโฟลเดอร์หลักจะประกอบไปด้วยโฟลเดอร์ย่อย 3 โฟลเดอร์

   - Digispark-Arduino-1.0.4  คือโปรแกรม Arduino IDE เวอร์ชัน 1.0.4  ที่ได้บรรจุบอร์ด Digispark ไว้แล้ว

   - DigisparkWindowDriver  เป็นไดรเวอร์สำหรับติดตั้งเพื่อให้คอมพิวเตอร์รู้จักบอร์ด Digispark

 4. ให้คลิกเข้าไปในโฟลเดอร์ที่ 2 " DigisparkWindowDriver" เพื่อติดตั้งไดรเวอร์

 5. คลิกติดตั้งไดรเวอร์ " InstallDriver"

 6. หลังจากติดตั้งไดรเวอร์เสร็จ ให้เสียบบอร์ด Digispark ไปที่ USB พอร์ต

จากนั้นให้ทำการตรวจสอบว่าติดตั้งสำเร็จหรือไป โดยไปที่ Control panel >> Device Manager  จะเห็นไลบรารี่ของ USB ติดตั้งอยู่

*** ถ้าไม่เห็น  Usb Device ดังรูปด้านล่างแสดงว่ายังติดตั้งไม่สมบูรณ์

ปัญหาที่เกิดขึ้นในบ้างครั้ง คือ Window มองไม่เห็น USB และจะโชว์

" USB device not recognized"

การแก้ไข

1. ให้ลองย้าย USB ไปเสียบ USB พอร์ตอันใหม่ หรือ

2. ถ้ามี อุปกรณ์ที่เป็น USB หลายๆ (เช่น printer, mouse, keyboard ฯลฯ ) ตัวต่ออยู่ลองถอดออกก่อน

- ให้แก้ไขจนกว่า window จะเห็น USB

 7. กลับไปยังโฟลเดอร์ Arduino IDE  >> " Digispark-Arduino-1.04 "   คลิกรันโปรแกรม Arduino IDE

8. เลือก "Board" ไปที่ Tools>> Board >> Digispark (Tiny Core)

 *** ส่วน Serial Port ไม่ต้องเลือกเพราะ Digispark ไม่ได้ใช้การติดผ่านทาง Serial แต่ติดต่อผ่านทาง  USB โดยตรง

 9. เลือก Programmer ไปที่ Tools >> Programmer >> Digispark

11. ให้ทำการถอดบอร์ด Digispark ออกจาก USB ก่อนที่จะทำการคลิกอัพโหลด (upload)

12. ที่โปรแกรม Arduino IDE ให้ทำการคลิกที่ปุ่ม "upload"

-รอจนกระทั่งตัวโปรแกรมบอกให้เสียบบอร์ดเข้าที่ USB " Plug in device now..... (will timeout in 60 seconds)

 - เสียบบอร์ด Digispark เข้ากับ USB  จากนั้นโปรแกรมจะเริ่มทำการอัพโหลดโปรแกรม

 - รอจนกระทั่งโปรแกรมขึ้น " Micronucleus done" Thank you! แสดงว่าอัพโหลดโปรแกรมสมบูรณ์

 - LED จะกระพริบ

13. ทดลองเปลี่ยน delay จากค่า 1000 เป็น 100  แล้วทำการอัพโหลดโปรแกรมใหม่  จะเห็น LED กระพริบเร็วขึ้น แสดงว่าเราสามารถอัพโหลดโปรแกรมได้แล้ว

การอัพโหลดโปรแกรมใหม่ จะต้องถอดบอร์ด Digispark ออกจากสาย USB ก่อน (สามารถใช้ USB  Hub เป็นสวิตซ์ในการเปิดปิด แทนการถอดเข้าออกได้)

ถ้าอัพโหลดโดยที่ไม่ถอดบอร์ดออกจาก USB จะโชว์ Error ดังรูป
