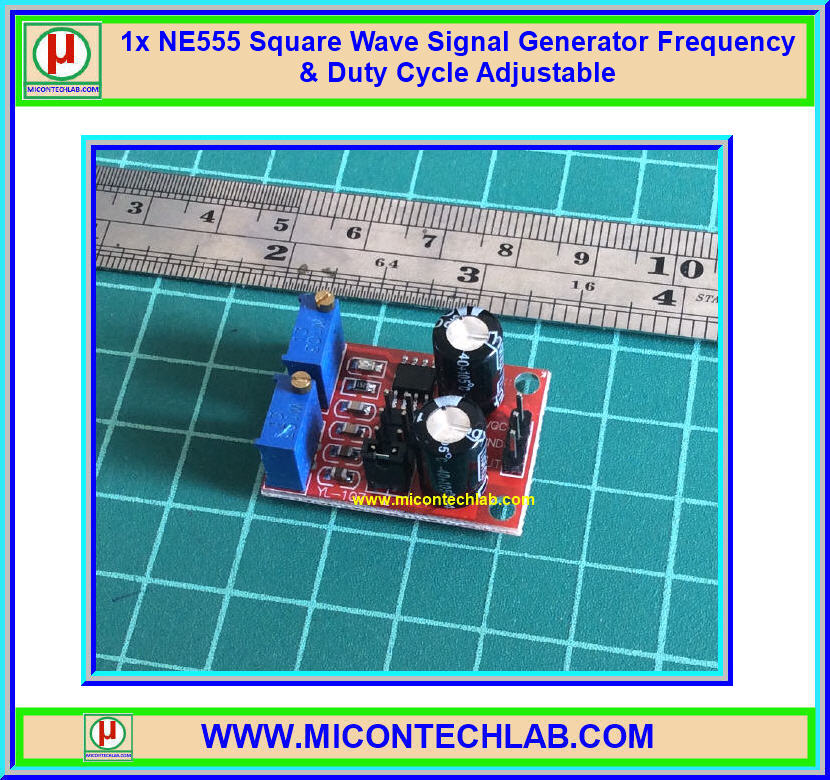

1x NE555 Square Wave Signal Generator Frequency & Duty Cycle Adjustable



โมดูลกำเนิดสัญญาณสี่เหลี่ยมสามารถปรับความถี่และค่าดิวตี้ไซเคิลได้

โดยใช้ไอซีเบอร์ NE555





รายการประกอบด้วย (ได้สินค้าดังรูปแรก)

-1x NE555 Square Wave Signal Generator Frequency & Duty Cycle Adjustable







รายละเอียดสินค้า

- 1x NE555 Square Wave Signal Generator Frequency & Duty Cycle Adjustable

- โมดูลกำเนิดสัญญาณสี่เหลี่ยมสามารถปรับความถี่และค่าดิวตี้ไซเคิลได้

- รองรับแรงดันไฟเลี้ยง: 5-15Vdc (แนะนำให้ใช้ไม่เกิน 12Vdc)

- กระแสทางด้านเอาต์พุต: 15mA (ที่ 5Vdc), 35mA (ที่ 12Vdc)

- มี LED แสดงสัญญาณตามเอาต์พุต ON (สัญญาณ Low), OFF

  (สัญญาณ High) (ถ้าปรับความถี่ต่ำจะเห็น LED กระพริบ)

- การคำนวณหาคาบเวลา Cycle = 0.7(RA+2RB) C  (RA,RB มีค่าตัวละ
  10 Kohm สามารถปรับค่าได้)

- ค่าคาปาซิเตอร์ตรงตำแหน่งของแต่ละย่าน: 100uF, 1uF, 0.1uF,0.001uF

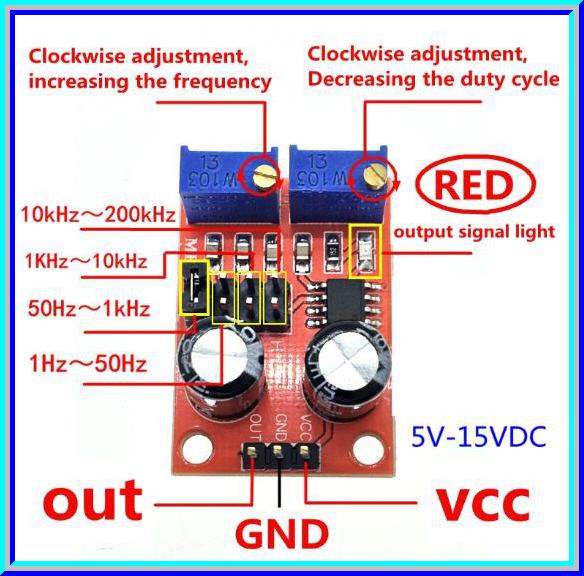

- มีจั๊มเปอร์สำหรับเลือกย่านความถี่ 4 ย่าน

   1. ย่าน 1-50Hz,

   2. ย่าน 50Hz-1KHz,

   3. ย่าน 1 KHz-10 KHz,

   4. ย่าน 10KHz-200 KHz



- จำนวน 1 ตัวต่อชุด

- ขนาดบอร์ด:2.3x3.1x1.6 cm



ติดต่อสอบถามข้อมูลผ่านทางอีเมล์ โทรศัพท์ เว็บบอร์ด เฟสบุ๊ค Facebook/micontech











สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
หนูบี
หนูบี
1.46.3.x
24 ม.ค. 2561 14:54 น.
หัวข้อ :สอบถามวิธีปรับค่าบอร์ด NE555 ค่ะ
คือต้องการให้Output มีความถี่40kHz และ duty cycle 50% จะเป็นไปได้มั้ยคะ ที่ลองมันจะได้แค่อย่างใดอย่างหนึ่งน่ะค่ะ เช่นได้duty cycle50% แต่ความถี่ในย่าน10kHz - 200kHz จะปรับได้ต่ำสุดประมาณ 60กว่าๆkHzค่ะ
