1x MCP23017 16-Bit I/O Expander  I2C Interface Module

โมดูลขยายพอร์ต ขนาด 16 บิต (I/O) ใช้ไอซี MCP23017 เชื่อมต่อแบบ I2C

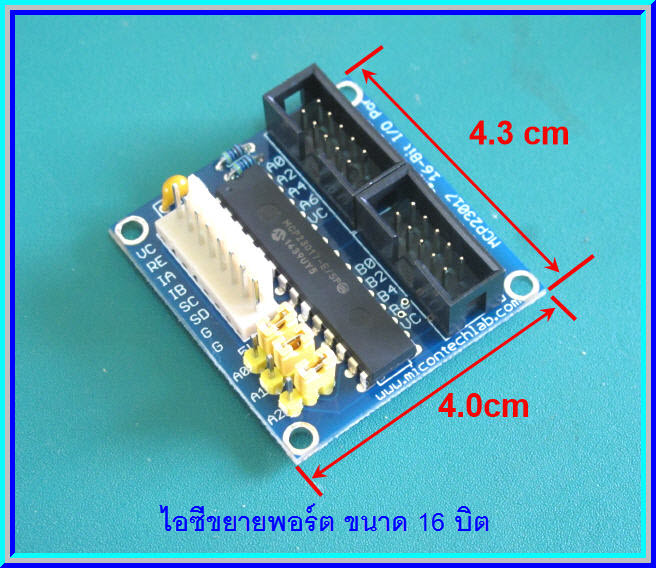

รายการประกอบด้วย (ดังรูปแรก)


1x MCP23017 16-Bit I/O Expander  I2C Interface Module




Specifications
  • 1x MCP23017 16-Bit I/O Expander  I2C Interface Module

  • เป็นโมดูลที่ออกแบบและผลิตโดยใช้แผ่นปริ้น (PCB) คุณภาพสูงแบบสองหน้า Plate to-Hole FR-4  ความหนา 1.6mm

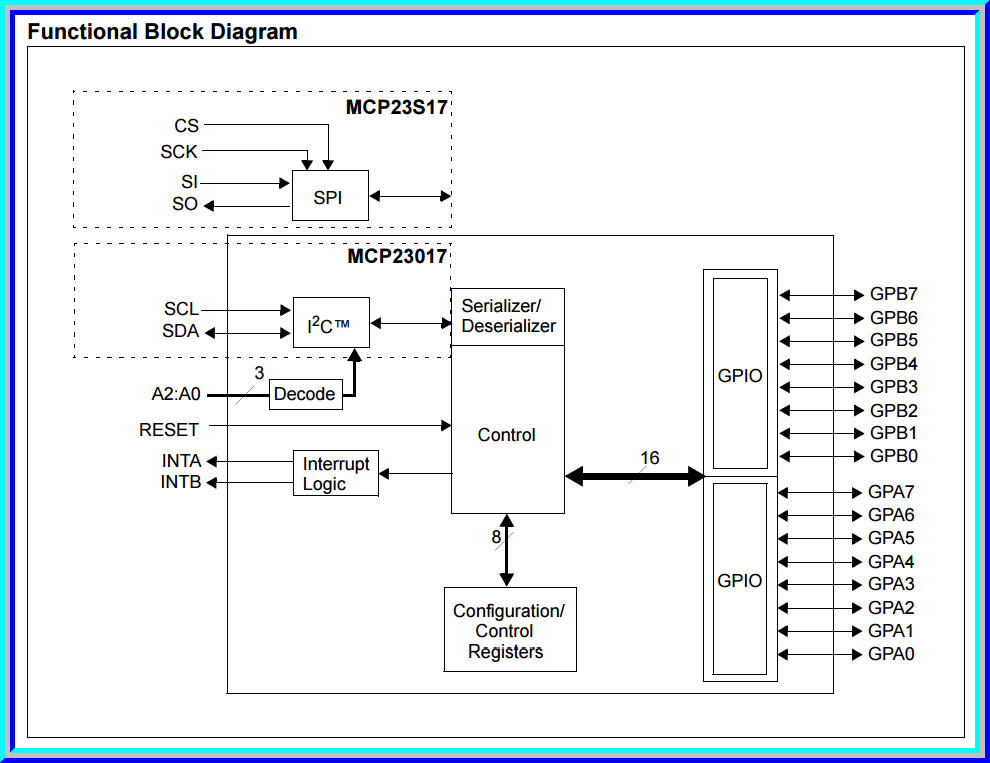

  • โมดูลขยายพอร์ต ขนาด 16 บิต ใช้ไอซีเบอร์ MCP23017 จากไมโครชิพ
  •
  • สามารถควบคุมให้เป็นอินพุตหรือเอาต์พุตได้แบบอิสระกันทั้ง 16 บิต

  • มีการสัญญาณอินเตอรัพท์ทั้งพอร์ต A (INTA)  และพอร์ต B (INTB)

  • แรงดันไฟเลี้ยง:  1.8V -  5.5Vdc  (แนะนำให้ใช้ 3.3V หรือ 5Vdc)

  • เชื่อมต่อแบบ I2C (SDA:A4), (SCL:A5)
  • ใช้สำหรับเชื่อมต่อกับไมโครคอนโทรลเลอร์เพื่อทำการขยายพอร์ตอินพุต พอร์ตเอาต์พุต

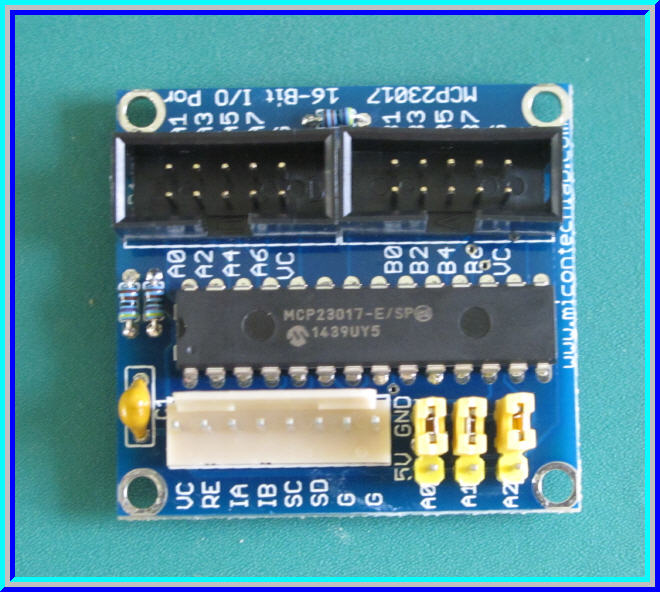

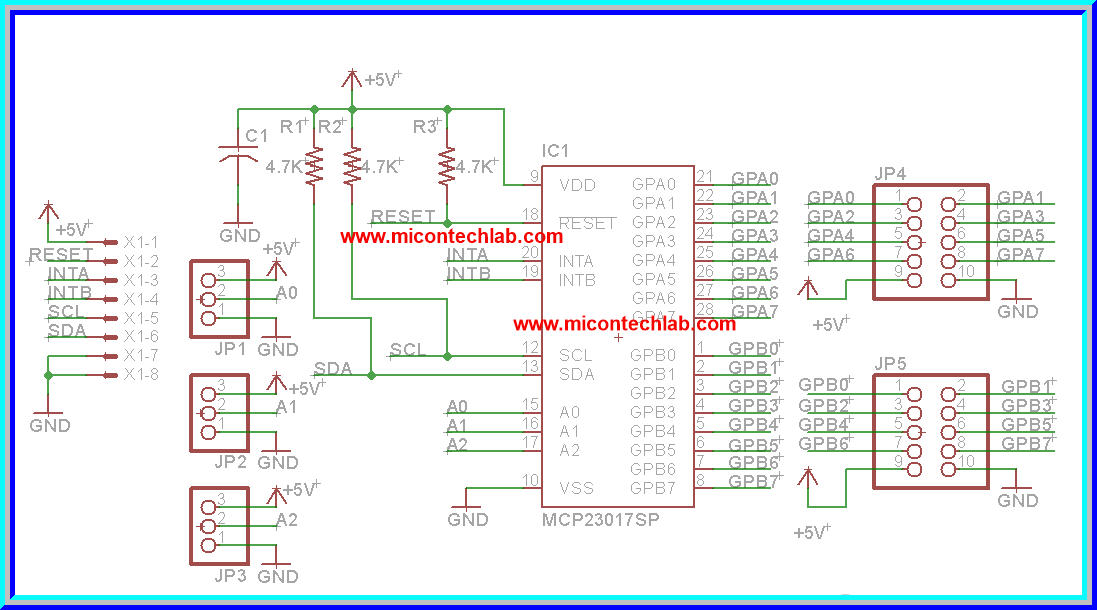

  • การเชื่อมต่อกับ Arduino
  • VC=VCC     => +5Vdc ;
  • RE=Reset  =>  ไม่ต้องต่อ (No connect)
  • IA=INTA   =>  ขาอินเตอรัพท์ A (ถ้าไม่ต้องการใช้อินเตอร์รัพท์ ไม่ต้องต่อ)
  • IB=INTB   =>  ขาอินเตอรัพท์ A (ถ้าไม่ต้องการใช้อินเตอร์รัพท์ ไม่ต้องต่อ)
  • SC=SCL     =>  ต่อขา A5 ของบอร์ด Arduino
  • SD=SDA    =>  ต่อขา A4 ของบอร์ด Arduino
  • G  =GND    =>  ต่อกับกราวด์
  • ดาวน์โหล Arduino Library  คลิก

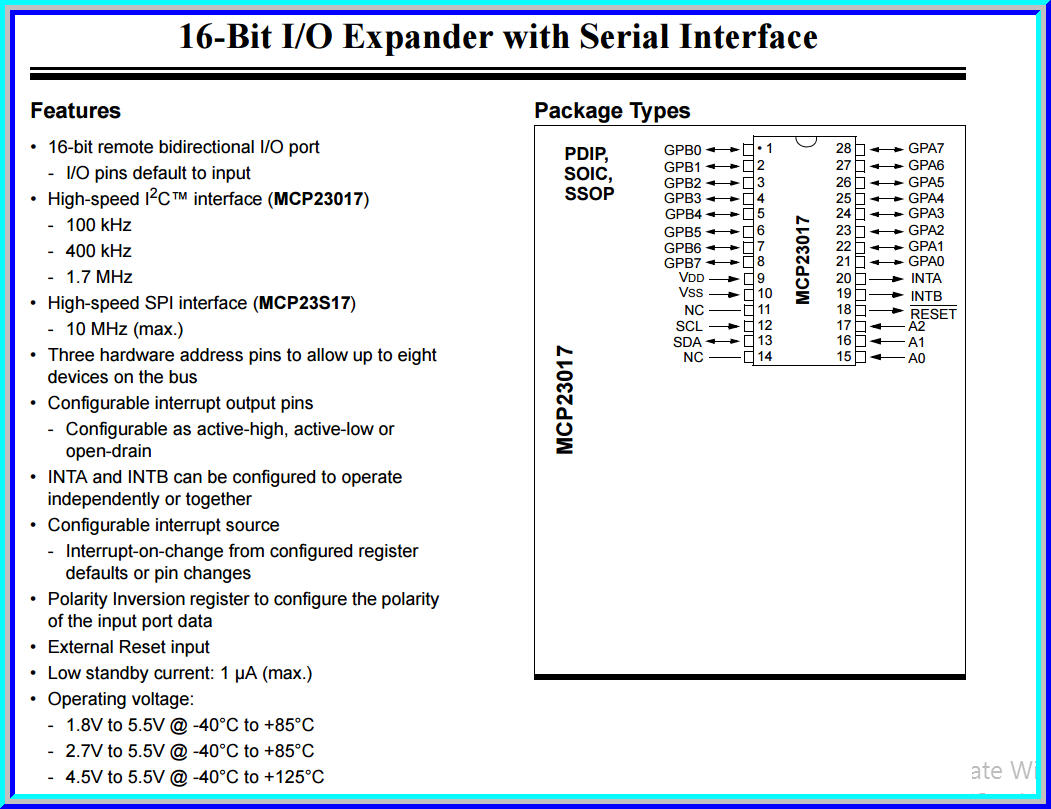

  • ดาวน์โหลด datasheet MCP23017
  • สอบถามข้อมูลเพิ่มเติมผ่านทางอีเมล์  โทรศัพท์  เว็บบอร์ด
  • อัพเดทสินค้าทางเฟสบุ๊ค  FACEBOOK/micontechlab
