1x MM74C922N Keypad 4x4 Matrix Key Switch 16 Key Encoder Module

1x MM74C922N Keypad 4x4 Matrix Key Switch 16 Key Encoder Module

โมดูลเข้ารหัสคีย์แพด คีย์สวิตซ์ ใช้ได้กับคีย์แพด ขนาด 4x4 และ 4x3

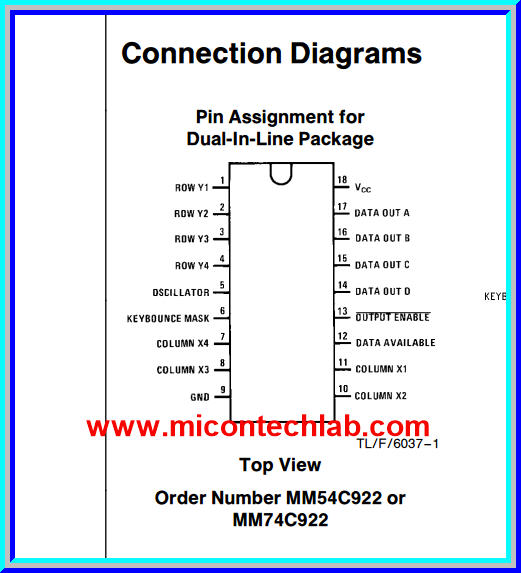

ใช้ไอซีเบอร์ MM74C922

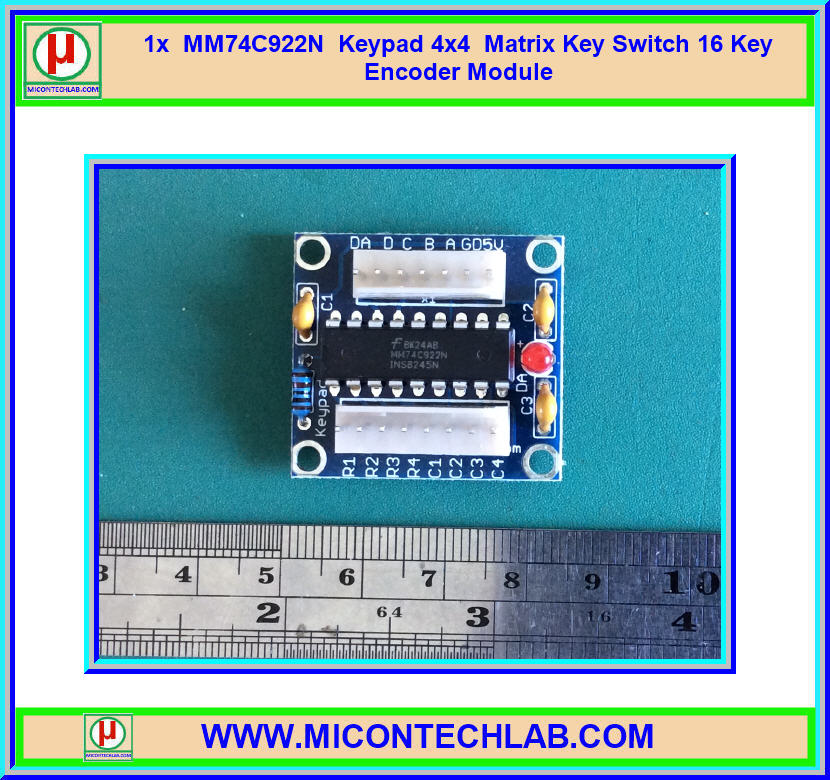

รายการประกอบด้วย(ดังรูปแรก)

- 1x MM74C922N Keypad 4x4 Matrix Key Switch 16 Key Encoder Module

รายละเอียดสินค้า

- 1x MM74C922N Keypad 4x4 Matrix Key Switch 16 Key Encoder Module

- โมดูลเข้ารหัสคีย์แพดคีย์สวิตซ์

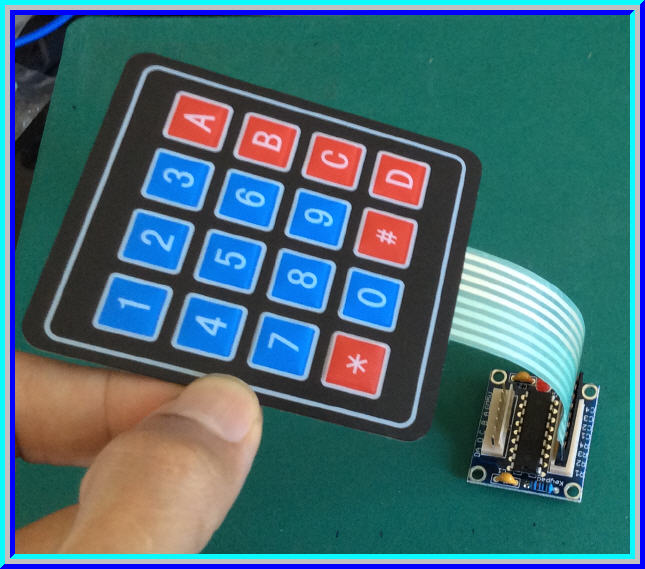

- ใช้ได้คีย์แพดคีย์สวิตซ์แมทริกทั้งขนาด  4x4 และ 4x3

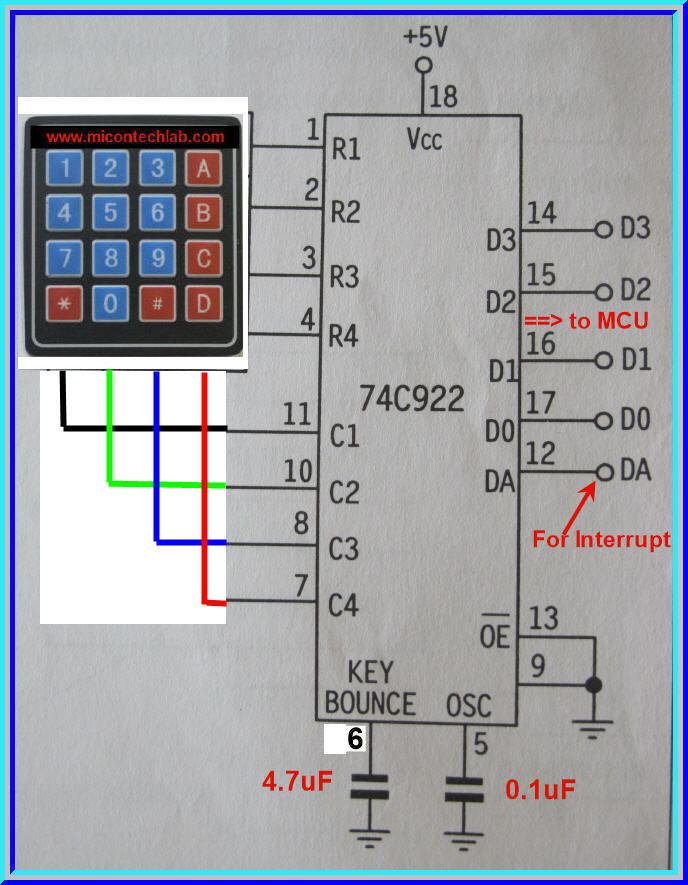

- สัญญาณเอาต์พุตแบบไบนารี (D0-D3: 0000-1111)  พร้อมขา DA ใช้สำหรับการทริกอินเตอรัพท์ไมโครคอนโทรลเลอร์

- มีขา DA: Data available เป็นขาเอาต์พุตที่สร้างสัญญาณพัลส์หนึ่งลูกเวลาที่กดที่คีย์สวิตซ์  มีประโยชน์สำหรับใช้ต่อกับขาอินเตอรัพท์ของไมโครคอนโทรลเลอร์ เพื่อที่จะทำให้ไมโครคอนโทรลเลอร์ไม่จำเป็นต้องมาแสกนอ่านค่าตลอดเวลา  รอแค่สัญญาณมาทริกที่ขาอินเตอรัพท์ จากนั้นจึงมาอ่านค่าที่ขา D0-D3

- ไฟเลี้ยง 5Vdc

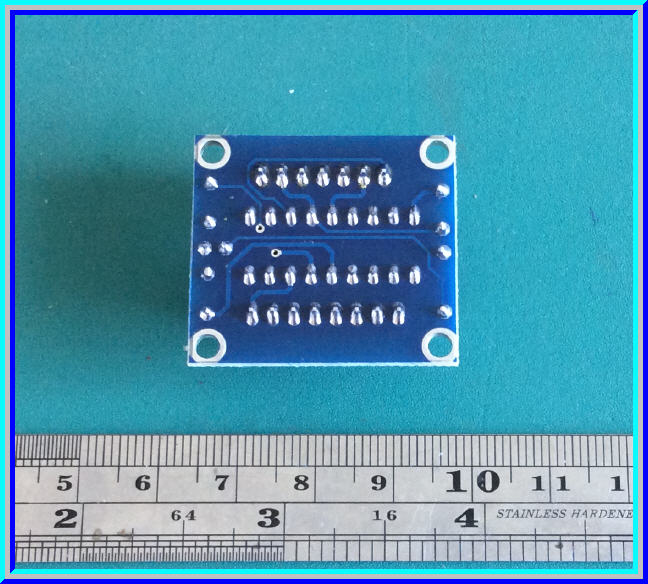

- ออกแบบโดยใช้แผ่นปริ้น(PCB) คุณภาพสูงแบบสองหน้า Plate to-Hole  FR-4 ความหน้า 1.6มม แข็งแรงทนทาน

- รูยึดแผ่นพีซีบีขนาด 3mm

- ติดต่อสอบถามข้อมูลผ่านทางอีเมล์ โทรศัพท์ เว็บบอร์ด เฟสบุ๊ค Facebook/micontech
