1x IRF3205 บอร์ดควบคุมความเร็วดีซีมอเตอร์ 6-30Vdc )

1x IRF3205 PWM Power MOSFET DC Motor Speed Control 6-30Vdc Module

บอร์ดควบคุมความเร็วดีซีมอเตอร์  6-30Vdc

(ใช้เพาเวอร์มอสเฟตเบอร์ IRF3205 ที่มีสเปคแรงดัน 55Vdc กระแส 110A  200W)

(ควบคุมมอเตอร์หมุนได้ทางเดียว)

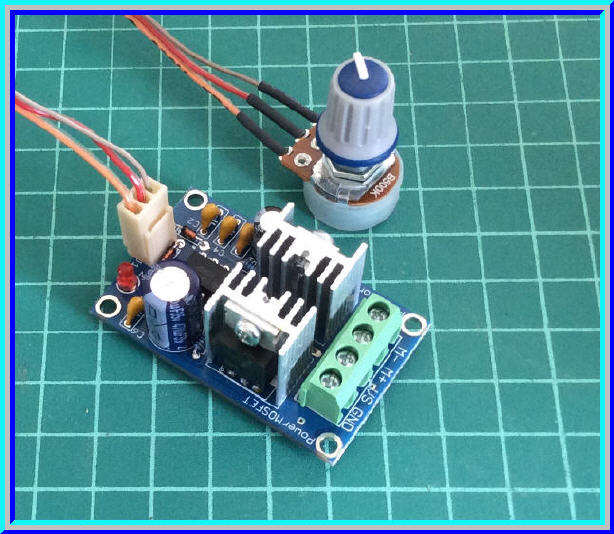

รายการประกอบด้วย (ได้สินค้าดังรูปแรก)

- 1x IRF3205 PWM Power MOSFET DC Motor Speed Control 6-30Vdc Module

คุณสมบัติทางเทคนิค

- 1x IRF3205 PWM Power MOSFET DC Motor Speed Control 6-30Vdc Module (บอร์ดควบคุมความเร็วดีซีมอเตอร์)

- บอร์ดควบคุมมอเตอร์ไฟฟ้ากระแสตรงที่สามารถปรับความเร็วรอบได้

- แรงดันทางเอาต์พุต (แรงดันไฟเลี้ยงมอเตอร์) : 6-30Vdc (แนะนำให้ใช้ไม่เกิน 25Vdc เพื่อความปลอดภัย)

- รองรับกระแสเอาต์พุต (กระแสพีค) ได้สูงถึง 40A   คิดที่ความปลอดภัยมากกว่า 2 เท่าของกระแสสูงสุด ของเพาเวอร์มอสเฟตเบอร์ IRF3205 ที่มีอัตราทนแรงดัน 55Vdc, กระแส 110A  200W)

- ใช้เพาเวอร์มอสเฟตเบอร์ IRF3205 (Datasheet คลิก)  ที่มีสเปคแรงดันสูงสุดถึง 55V กระแสพีค 110A  200W พร้อมติดตั้งแผ่นระบายความร้อน

- ใช้แผ่นปริ้น (PCB) คุณภาพสูงแบบสองหน้า Plate to-Hole FR-4 ความหนา 1.6มม

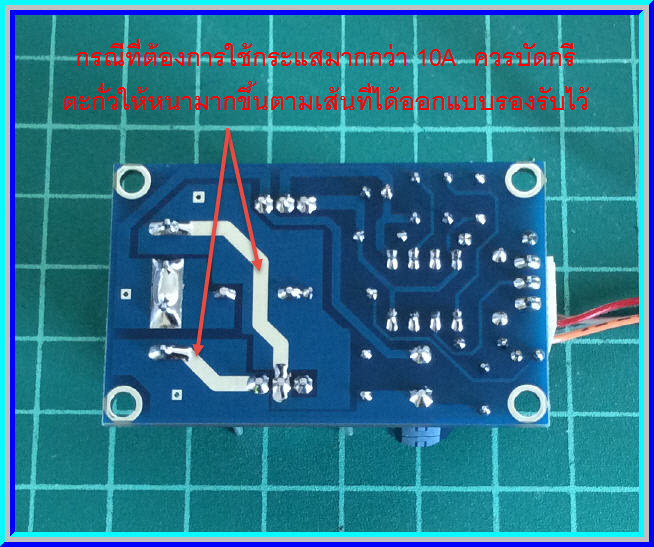

- แผ่นปริ้นท์ด้านล่างออกแบบมาสำหรับกรณีที่ต้องการใช้กับกระแสสูงๆ  สามารถบัดกรีตะกั่วเพิ่มเติม ตามลายวงจรที่ได้ออกแบบเผื่อไว้ เพื่อให้สามารถทำงานได้กับกระแสสูงๆ

- กรณีที่ใช้กระแสเอาต์พุตแบบต่อเนื่องเกิน 10A  ควรบัดกรีลายวงจรด้านล่างให้มีความหนามากเท่าไหร่ยิ่งดี

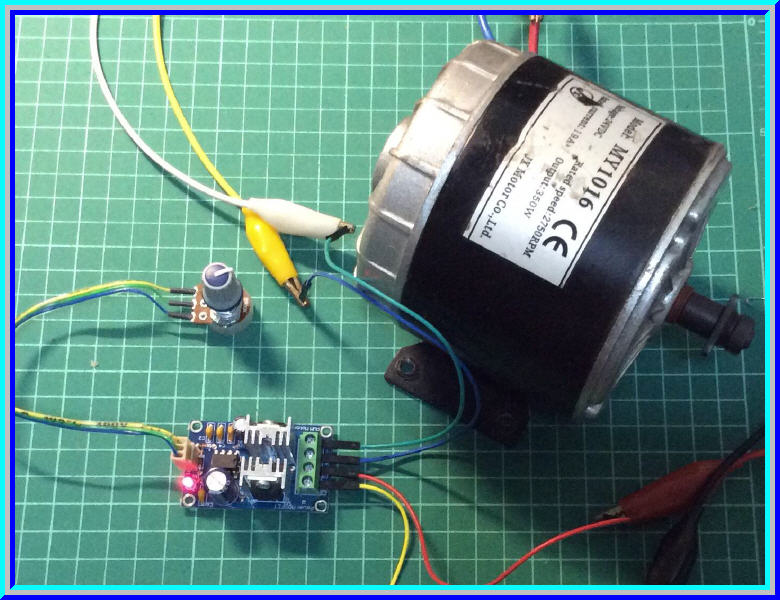

- เหมาะสำหรับนำไปใช้งานในการควบคุมมอเตอร์ไฟฟ้ากระแสตรงที่ต้องการกระแสสูงๆ ที่ต้องการปรับความเร็วได้

การควบคุมและใช้งาน

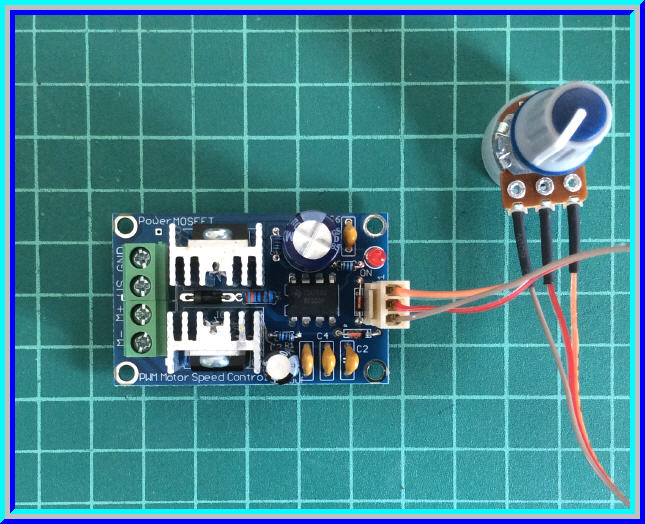

- จุดต่อทางด้านเอาต์พุต

  +VS : จุดต่อไฟเลี้ยงมอเตอร์ (รองรับแรงดันสูงถึง 6-30Vdc: แนะนำใช้ไม่เกิน 25Vdc)

  M+  : จุดต่อมอเตอร์ด้านบวก

  M-   :  จุดต่อมอเตอร์ด้านลบ

  GND:  จุดต่อกราวด์
