1x Dual VNH2SP30 Monster Moto Arduino Shield Motor Drive 30A Module

1x Dual VNH2SP30 Monster Moto Arduino Shield Motor Drive 30A Module
1x Dual VNH2SP30 Monster Moto Arduino Shield Motor Drive 30A Module thumbnail 11x Dual VNH2SP30 Monster Moto Arduino Shield Motor Drive 30A Module thumbnail 21x Dual VNH2SP30 Monster Moto Arduino Shield Motor Drive 30A Module thumbnail 31x Dual VNH2SP30 Monster Moto Arduino Shield Motor Drive 30A Module thumbnail 41x Dual VNH2SP30 Monster Moto Arduino Shield Motor Drive 30A Module thumbnail 51x Dual VNH2SP30 Monster Moto Arduino Shield Motor Drive 30A Module thumbnail 61x Dual VNH2SP30 Monster Moto Arduino Shield Motor Drive 30A Module thumbnail 7
รหัสสินค้า 0928
หมวดหมู่ บอร์ดขับ ไดร์ มอเตอร์ (Motor Drive)
ราคาปกติ 300.00 บาท
ลดเหลือ 290.00 บาท
แก้ไขล่าสุด 24 ธ.ค. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
คงเหลือ 0 ชิ้น(pcs)
ขออภัย สินค้าหมดค่ะ
Share
Scan this!

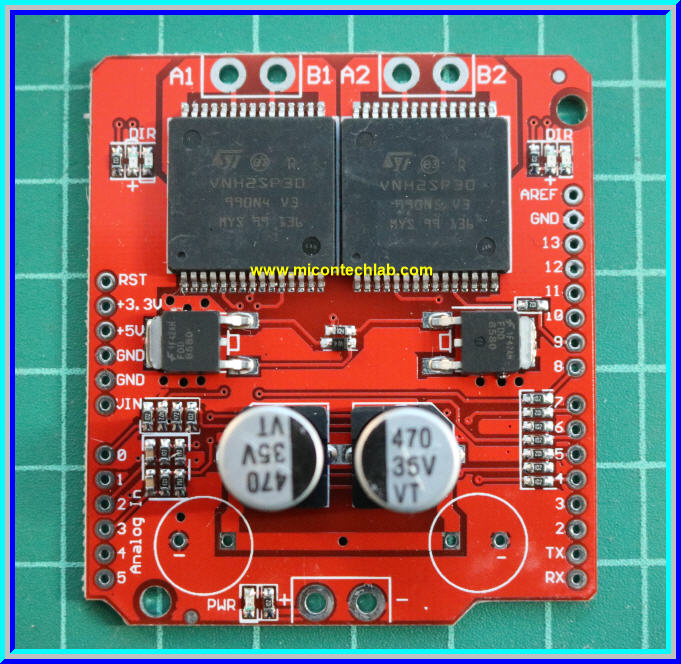

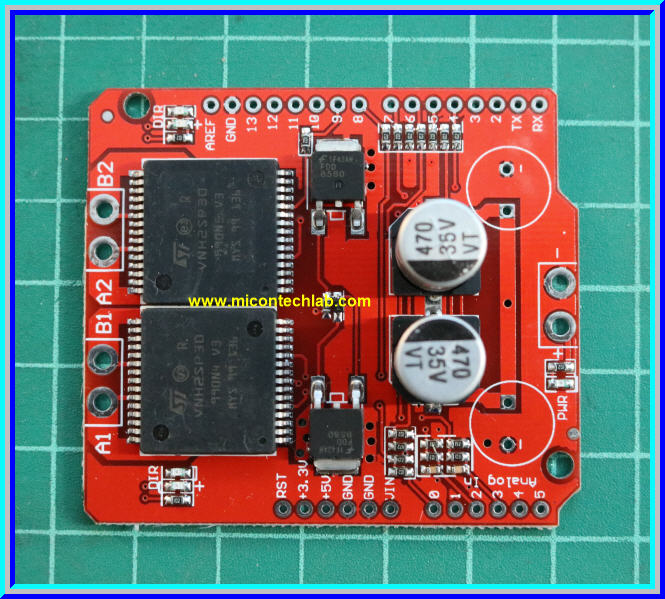

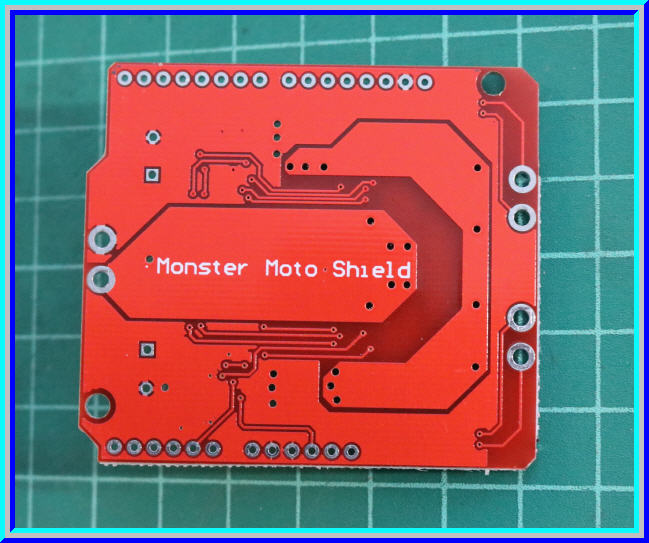

1x Dual VNH2SP30 Monster Moto Arduino Shield Motor Drive 30A Module





โมดูลซีลส์ขับมอเตอร์ ใช้ไอซีเบอร์ VNH2SP30 กระแสสูงสุด 30 A





 ควบคุมดีซีมอเตอร์ได้ 2 ตัว  ควบคุมหมุนกลับทิศทางได้ แบบแยกอิสระ

หรือสเตปเปอร์มอเตอร์ได้ 1 ตัว





รายการประกอบด้วย (ได้สินค้าดังรูปแรก)

-1x Dual VNH2SP30 Monster Moto Arduino Shield Motor Drive 30A Module



-1x Male pin header 1x40ways







รายละเอียดสินค้า

- 1x Dual VNH2SP30 Monster Moto Arduino Shield Motor Drive 30A Module

- โมดูลซีลส์ขับมอเตอร์ ใช้ไอซีเบอร์ VNH2SP30 จำนวน 2 ตัว

- ขับดีซีมอเตอร์ได้ 2 ตัว หรือเลือกขับสเตปเปอร์มอเตอร์ได้ 1 ตัว

- แรงดันไฟเลี้ยงสูงสุด : 16Vdc

- กระแสสูงสุด (กระแสพีค) : 30A

- กระแสต่อเนื่อง (continuous current) : 14A

- มีขาแรงดันเอาต์พุต (CS1, CS2) สำหรับตรวจจับกระแสที่ไหลผ่านมอเตอร์ ต่อไว้ที่ขาอนาลอก A2 และ A3  จึงสามารถนำค่านี้ไปใช้ประมวลผลเพื่อควบคุมกระแสที่ไหลผ่านมอเตอร์ได้



- รองรับสัญญาณควบคุม PWM สูงถึง 20 KHz

- หยุดทำงานเมื่ออุณหภูมิสูงเกิน(Thermal Shutdown)

- หยุดทำงานเมื่อแรงดันเกินหรือต่ำกว่าค่ากำหนด (Undervoltage and over voltage shutdown)

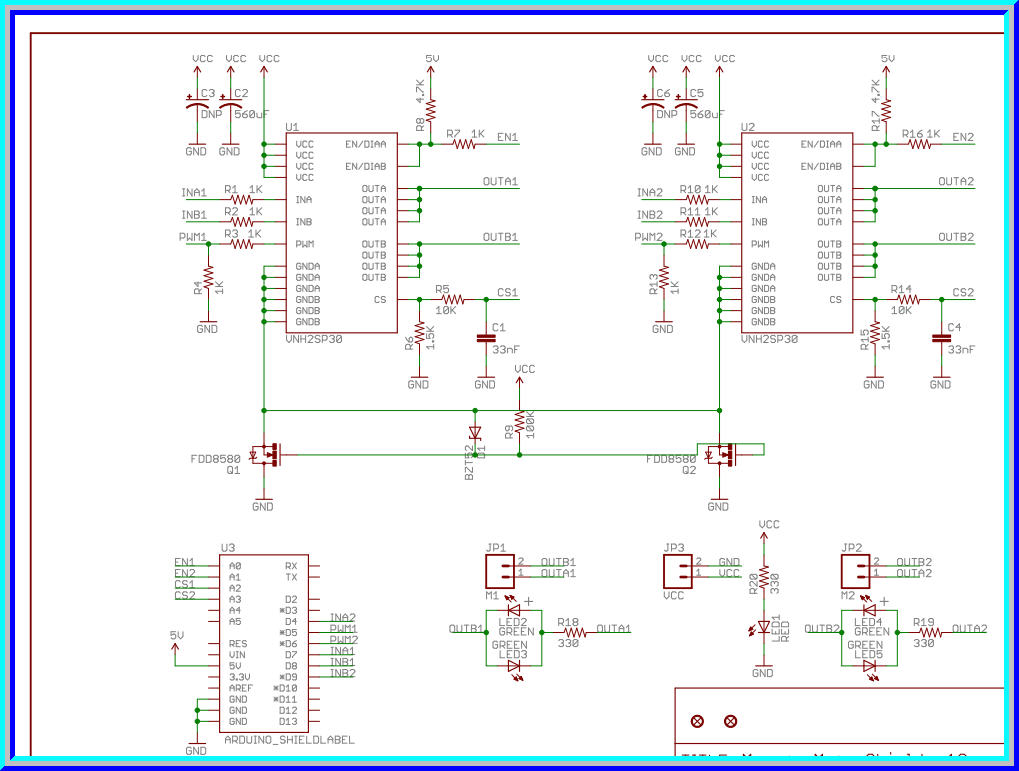

- ดาวน์โหลดวงจร (Schematic) คลิก



- ไฟล์การออกแบบและตัวอย่าง Arduino code จาก Github คลิก

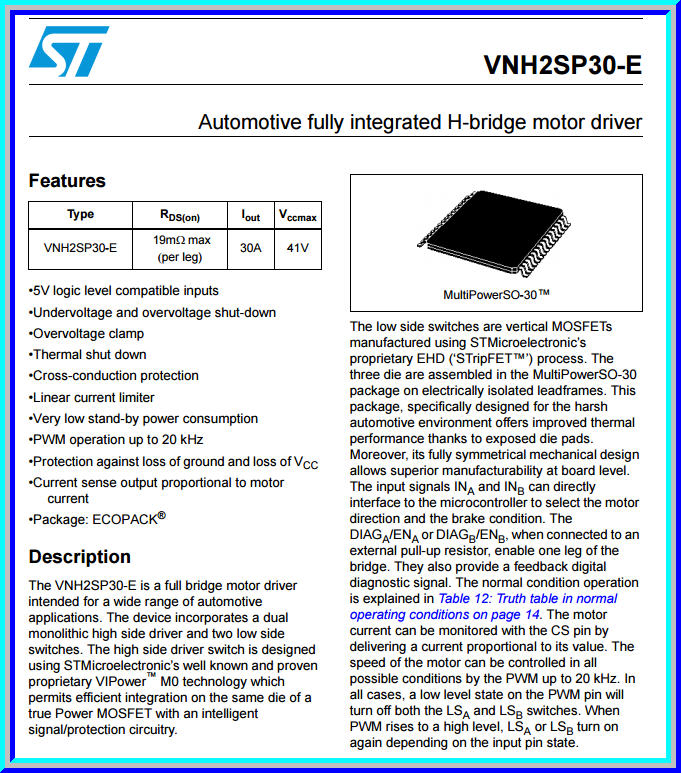

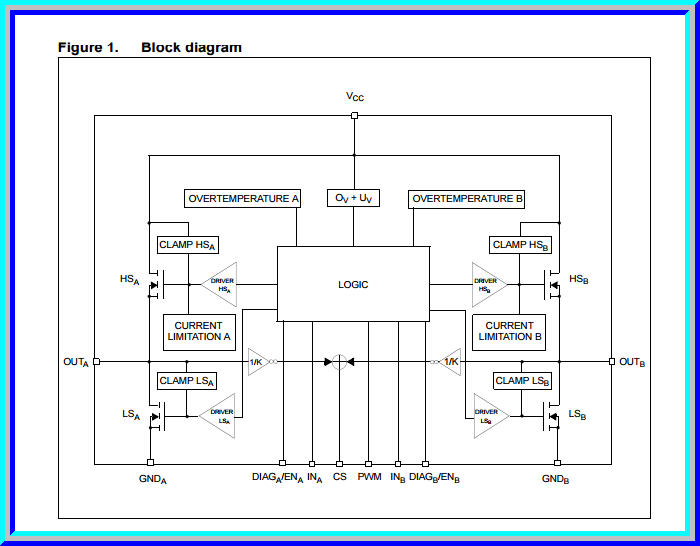

- Datasheet VNH2SP30 คลิก

- ข้อมูลและรายละเอียดเพิ่มเติม คลิก





ติดต่อสอบถามข้อมูลผ่านทางอีเมล์ โทรศัพท์ เว็บบอร์ด เฟสบุ๊ค Facebook/micontech











สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
Pol
Pol
58.11.200.x
31 ส.ค. 2560 20:35 น.
หัวข้อ :บอร์ดมีปัญหา
วันนี้เอามาลองใช้ 1 ตัว ลองขับดีซีมอเตอร์ ประมาณ 1.5A VCC 12V
ขาเอาท์พุท OUTB2 ขา แรงดันออกไม่เต็ม (เมื่อเป็น HI)
VCC 12V OUTB2 ออก 10V และ 7V เมื่อต่อมอเตอร์

เมื่อเป็น LOW ทำงานได้ปกติ จะแก้ไขยังไงครับ
adisak
adisak
180.180.94.x
31 ก.ค. 2560 08:14 น.
หัวข้อ :เมื่อไรของมาคับ
เมื่อไรของมาคับพอดีจะสั่งซื้อ
