1x บอร์ดขับดีซีมอเตอร์ MCT-HB-40A H-Bridge 10-30Vdc 40A
| รหัสสินค้า | 1345 |
| หมวดหมู่ | บอร์ดขับ ไดร์ มอเตอร์ (Motor Drive) |
| ราคาปกติ | |
| ลดเหลือ | 690.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| สภาพ | สินค้าใหม่ |
| ลงสินค้า | 15 พ.ค. 2559 |
| อัพเดทล่าสุด | 11 ต.ค. 2568 |
| คงเหลือ | 1 ชิ้น(pcs) |
| จำนวน | ชิ้น(pcs) |
หยิบลงตะกร้า
Tags : IRF3205 IRF4905 TLP250, H-Bridge Power MOSFET DC Motor Drive, ชุดขับมอเตอร์, 10-30Vdc Module V2.0, บอร์ดขับดีซีมอเตอร์แบบเฮชบริดจ์, โดยใช้เพาเวอร์มอสเฟตเบอร์ IRF3205, IRF4905
รายละเอียดสินค้า
|

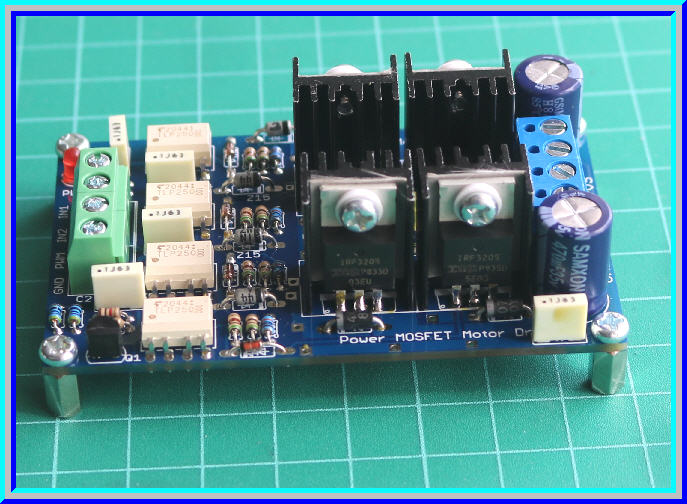

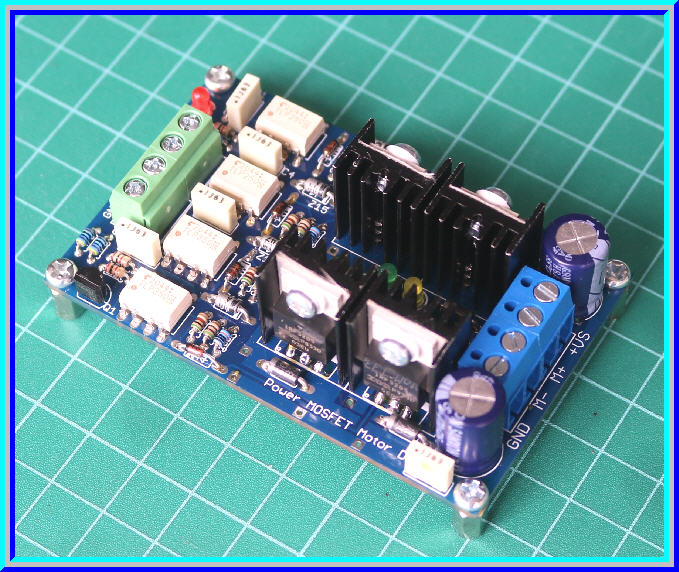

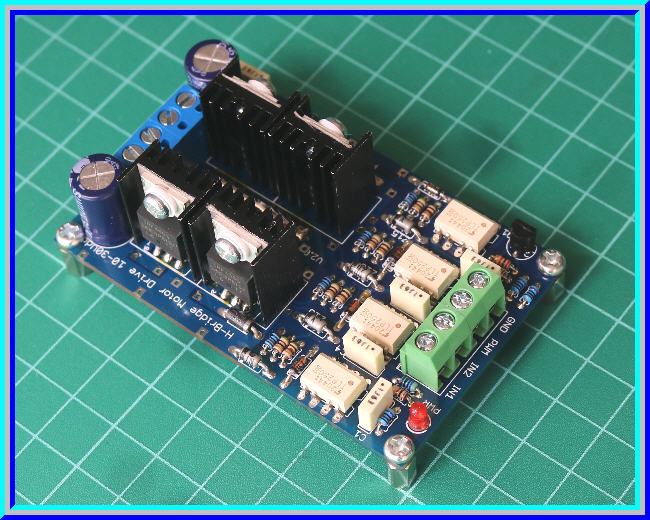

1x บอร์ดขับดีซีมอเตอร์ MCT-HB-40A H-Bridge 10-30Vdc 40A
ใช้เพาเวอร์มอสเฟต IRF3205, IRF4905 ของแท้จาก IR (International Rectifier) จึงรองรับกระแสสูงๆ ได้ดีกว่า ใช้อุปกรณ์ที่มีคุณภาพสูง
จำนวน 1 ตัวต่อชุด
|
||||||||||||||||||||||||
|

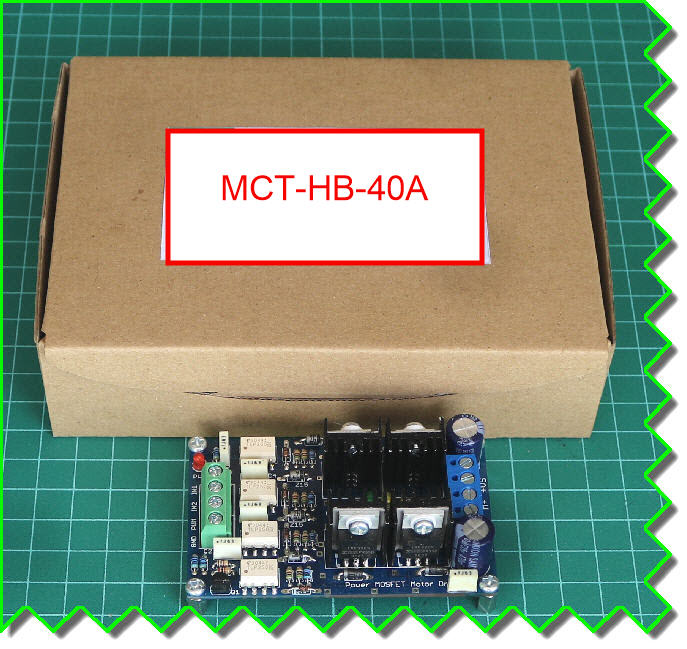

รายการประกอบด้วย (ได้สินค้าดังรูปแรก) - 1x บอร์ดขับดีซีมอเตอร์ MCT-HB-40A H-Bridge 10-30Vdc 40A - 4x เสารองแบบเหลี่ยม + 4x สกรู M3 - 1x คู่มือการใช้งาน (Manual) ดาวน์โหลคู่มือคลิก
|
||||||||||||||||||||||||
|
คุณสมบัติทางเทคนิค
- เป็นบอร์ดขับดีซีมอเตอร์แบบเฮชบริดจ์ (สามารถควบคุมมอเตอร์หมุนกลับทางได้)
- รองรับแรงดันทางเอาต์พุต (แรงดันไฟเลี้ยงมอเตอร์) : 10-30Vdc
- รองรับแรงดันไฟอินพุตสำหรับการควบคุมตั้งแต่ : 3.3-5Vdc
- สามารถเชื่อมต่อกับไมโครคอนโทรลเลอร์ทั้งแบบ 3.3V, 5V
- กระแสทางด้านเอาต์พุต : กระแสพีคสูงสุด 40A
- มีออปโต้คัปเปลอร์ (TLP250 Datasheet คลิก) สำหรับแยกกราวด์ทางด้านอินพุต ออกจากทางด้านเอาต์พุต
- ใช้เพาเวอร์มอสเฟตเบอร์จำนวน 4 ตัว 2x IRF3205 (Datasheet คลิก) ที่มีสเปคแรงดันสูงสุดถึง 55V 110A พร้อมติดตั้งแผ่นระบายความร้อนคุณภาพสูงทุกตัว 2x IRF4905 (Datasheet คลิก ) ที่มีสเปคแรงดันสูงถึง 55V 74A พร้อมติดตั้งแผ่นระบายความร้อนคุณภาพสูงทุกตัว

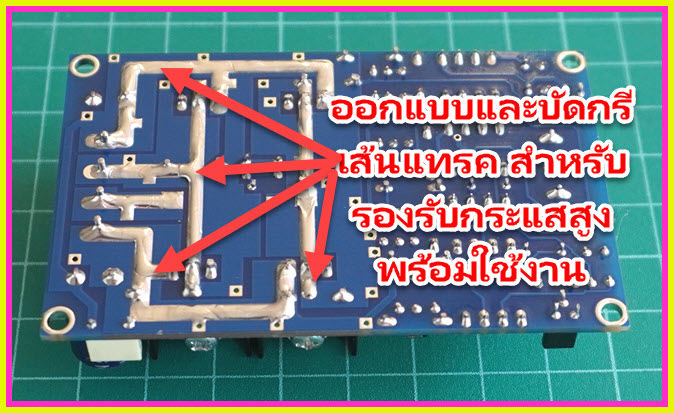

- ใช้แผ่นปริ้น (PCB) คุณภาพสูงแบบสองหน้า Plate to-Hole FR-4 ความหนา 1.6มม ที่ออกแบบลายปริ้นท์ให้รองรับกระแสสูงๆ ไหลผ่าน - ออกแบบลายปริ้น(Track)ด้านล่างพร้อมบัดกรีตะกั่วให้หนาเพื่อรองรับกระแสสูง ๆได้ดี

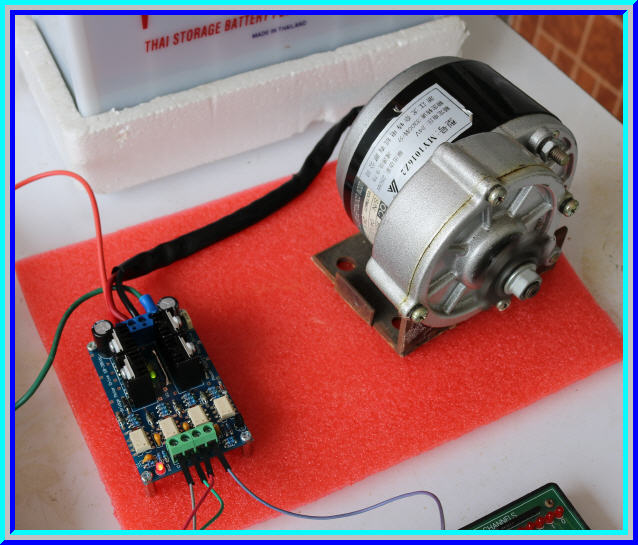

- เหมาะสำหรับนำไปใช้งานในการควบคุมระบบขับเคลื่อนหุ่นยนต์ หรือควบคุมสายพานต่างๆ

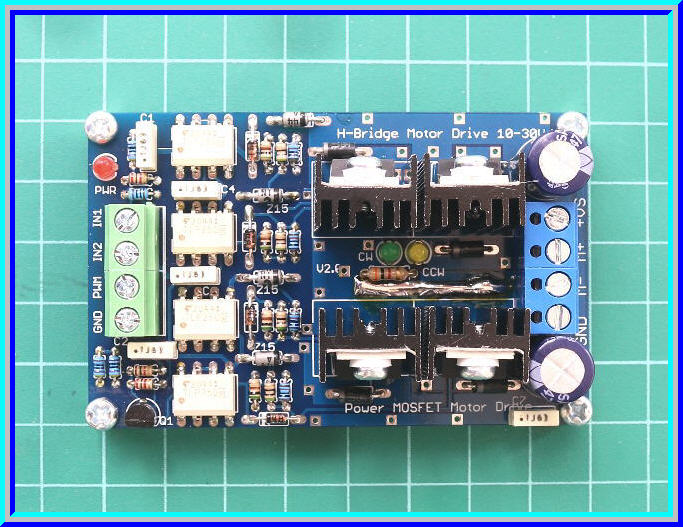

การควบคุมและใช้งาน - จุดต่อควบคุมทางด้านอินพุต (3.3-12Vdc) (มีออปโต้สำหรับแยกกราวด์ทางด้านอินพุตกับเอาต์พุต) GND : จุดต่อกราวด์ทางด้านอินพุต EN/PWM : ควบคุม ON/OFF หรือสามารถต่อสัญญาณ PWM เพื่อใช้ในการควบคุมความเร็วของมอเตอร์ได้ (Active High: 0=off, 1=On) IN1 : ควบคุมการหมุนทางซ้าย IN2 : ควบคุมการหมุนทางขวา
- จุดต่อทางด้านเอาต์พุต
+VS : จุดต่อไฟเลี้ยงมอเตอร์ (รองรับแรงดันสูงถึง 10-30Vdc) M+ : จุดต่อมอเตอร์ด้านบวก M- : จุดต่อมอเตอร์ด้านลบ GND: จุดต่อกราวด์
หลักการทำงาน
|
