1x Digital DC (0-100V 10A) Voltmeter Ammeter Red Blue Color module

  1x Digital DC (0-100V 10A) Voltmeter Ammeter Red Blue Color module

โมดูลดิจิตอลดีซีโวลต์มิเตอร์แอมมิเตอร์ ย่านวัดแรงดัน 0-100V

กระแส 0-10 A

*** ตัวต้านทานชันต์ (R-Shunt) ติดตั้งมาในบอร์ดแล้ว ไม่ต้องซื้อเพิ่มเติม

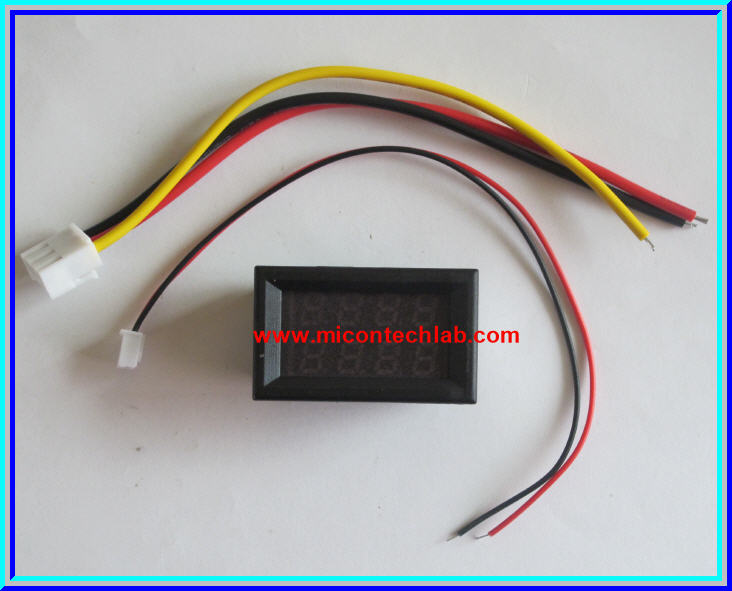

รายการประกอบด้วย(ดังรูปแรก)

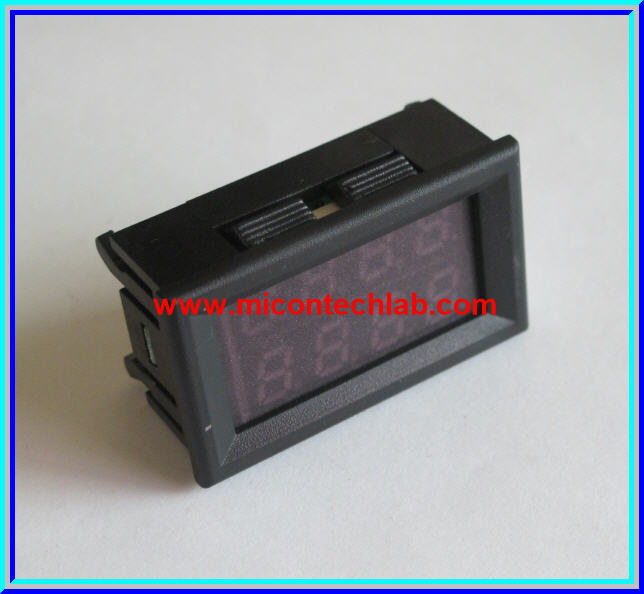

- 1x Digital DC (0-100V 10A) Voltmeter Ammeter Red Blue Color module

รายละเอียดสินค้า

- 1x Digital DC (0-100V 10A) Voltmeter Ammeter Red Blue Color module

- โมดูลดิจิตอลดีซีโวลต์มิเตอร์แอมมิเตอร์ ย่านวัดแรงดัน 0-100V กระแส 0-10 A

- แรงดันไฟเลี้ยงในการทำงาน ( 4.5-30Vdc)

- ย่านวัดแรงดัน 0-100Vdc   ค่าความละเอียดในการวัด 0.1V

- ย่านการวัดกระแส 0-10A ค่าความละเอียดในการวัด 0.01A

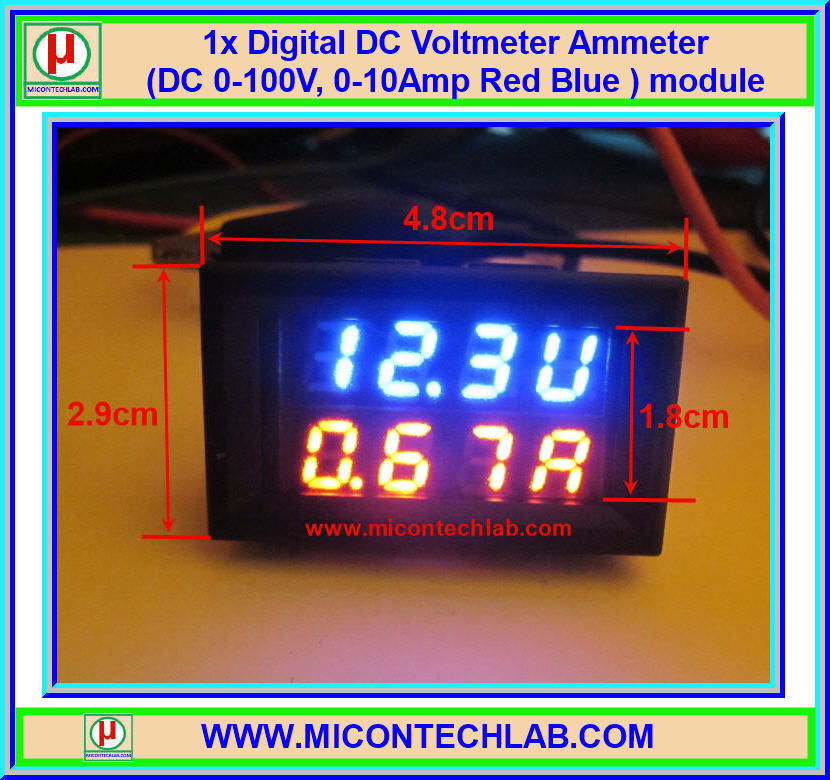

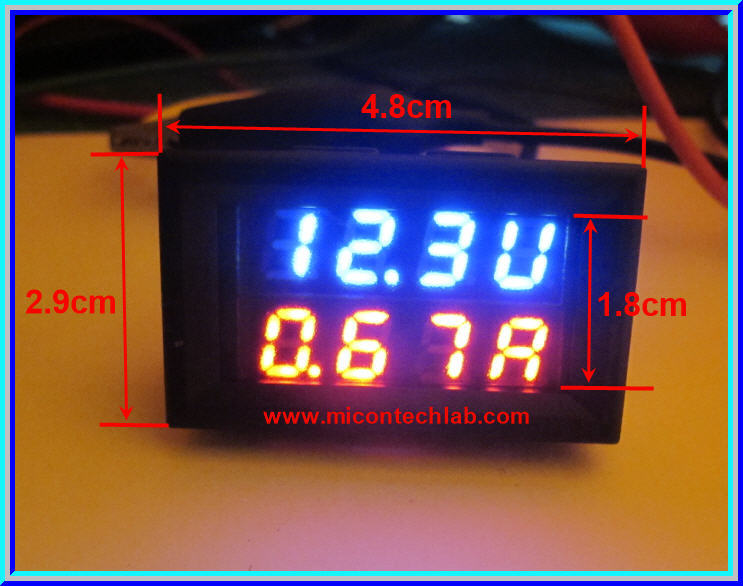

- ขนาด 48x29x21 mm

===================================================

 การต่อใช้งาน

การต่อใช้งานสามารถต่อได้ 3 วิธี  แต่ละวิธีจะมีจุดด้อยจุดเด่นที่ต่างกัน

วิธีที่ 1  ใช้แหล่งจ่ายไฟตัวเดียว

- ข้อดี  - ใช้แหล่งจ่ายไฟเพียงตัวเดียว

- ข้อเสีย - วัดแรงดันได้สูงสุดแค่  30Vdc

----------------------------------------------------------

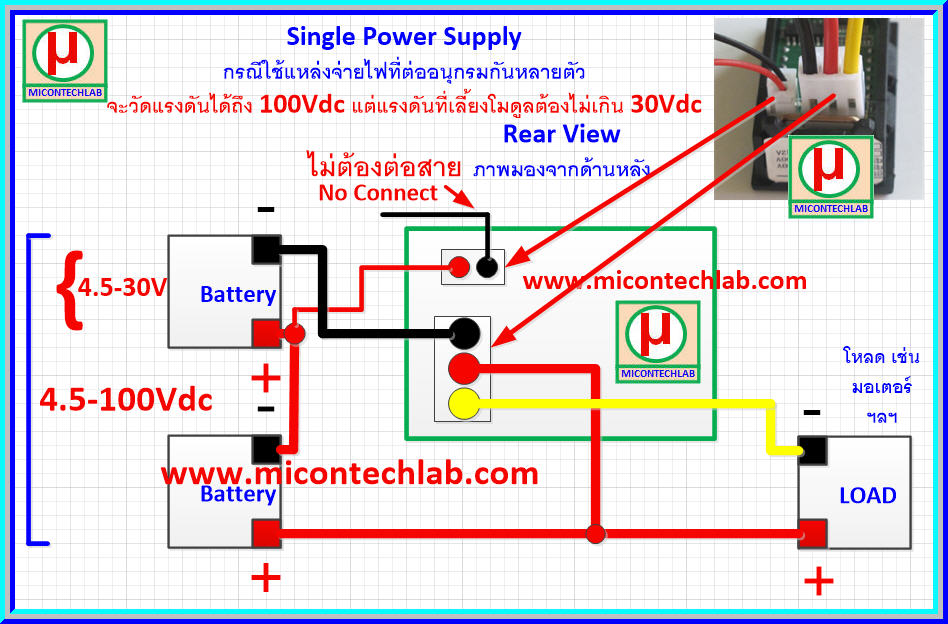

วิธีที่ 2  ใช้แหล่งจ่ายหลายตัวต่ออนุกรมกัน  โดยแหล่งจ่ายไฟที่ใช้เลี้ยงโมดูลต้องไม่เกิน 30Vdc

- ข้อดี  - วัดแรงดันได้สูงสุดถึง 100Vdc (เหมาะกับการต่อแบตเตอรี่หลายๆ ตัวอนุกรมกัน)

- ข้อเสีย - ใช้แหล่งจ่ายไฟหลายตัว (ต่ออนุกรมกัน)

---------------------------------------------------------

วิธีที่ 3  ใช้แหล่งจ่ายไฟ 2 ตัว แยกอิสระ (!!! ต้องไมต่อกราวด์ถึงกัน) แรงดันที่ใช้เลี้ยงโมดูลต้องไม่เกิน 30Vdc

- ข้อดี - วัดแรงดันได้สูงถึง 100Vdc

- ข้อเสีย - ใช้แหล่งจ่ายไฟหลายตัว โดยที่กราวด์ต้องไม่ต่อถึงกัน
