1x MAX3232 2-Channel 3.0-5V TTL to RS232 with Female DB9 Port Module

1x MAX3232 2-Channel 3.0-5V TTL to RS232 with Female DB9 Port Module
1x MAX3232 2-Channel 3.0-5V TTL to RS232 with Female DB9 Port Module thumbnail 11x MAX3232 2-Channel 3.0-5V TTL to RS232 with Female DB9 Port Module thumbnail 21x MAX3232 2-Channel 3.0-5V TTL to RS232 with Female DB9 Port Module thumbnail 31x MAX3232 2-Channel 3.0-5V TTL to RS232 with Female DB9 Port Module thumbnail 41x MAX3232 2-Channel 3.0-5V TTL to RS232 with Female DB9 Port Module thumbnail 51x MAX3232 2-Channel 3.0-5V TTL to RS232 with Female DB9 Port Module thumbnail 61x MAX3232 2-Channel 3.0-5V TTL to RS232 with Female DB9 Port Module thumbnail 71x MAX3232 2-Channel 3.0-5V TTL to RS232 with Female DB9 Port Module thumbnail 8
รหัสสินค้า 0540
หมวดหมู่ USB to RS232/UART/TTL modules
ราคาปกติ 110.00 บาท
ลดเหลือ 100.00 บาท
ประเภท สินค้าใหม่
อัพเดทล่าสุด 5 ต.ค. 2559
ความพึงพอใจ ยังไม่มีความคิดเห็น
สั่งซื้อได้ 0 pcs
ขออภัย สินค้าหมดค่ะ
Share :



1x MiconBoard: MAX3232   2-Channel  3.3-5V  TTL to RS232  with Female DB9 Port

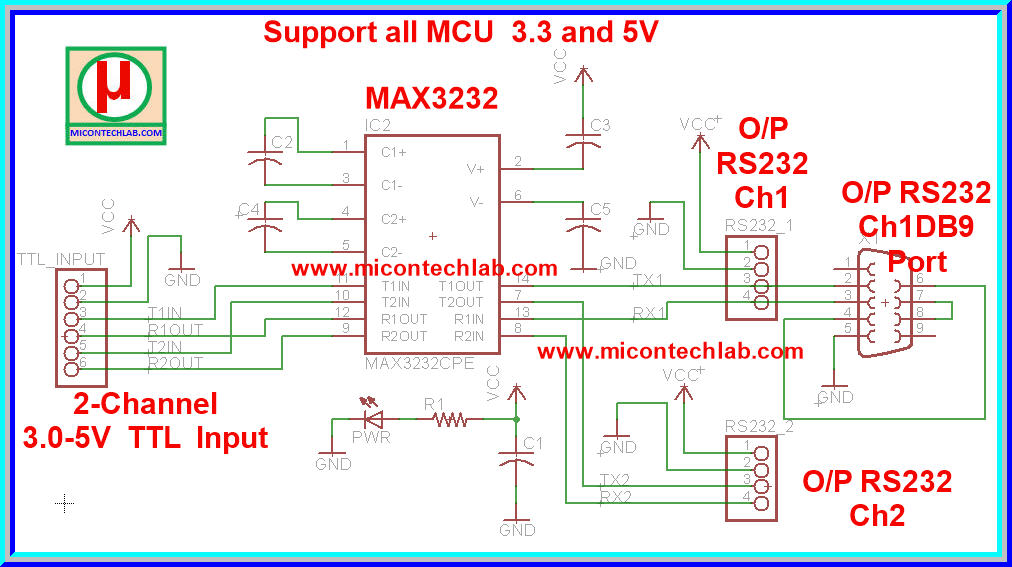

บอร์ดวงจรแปลงแรงดัน 3.0-5V  TTL  ให้เป็นสัญญาณ RS232 จำนวน 2 ช่อง (RS232-1, RS232-2)  โดยใช้ไอซี MAX3232CPE



ถ้าต้องการชุดคิทที่ยังไม่บัดกรี (ราคาถูกกว่า) คลิกสั่งซื้อจากรายการสินค้ารหัส 000540 คลิก

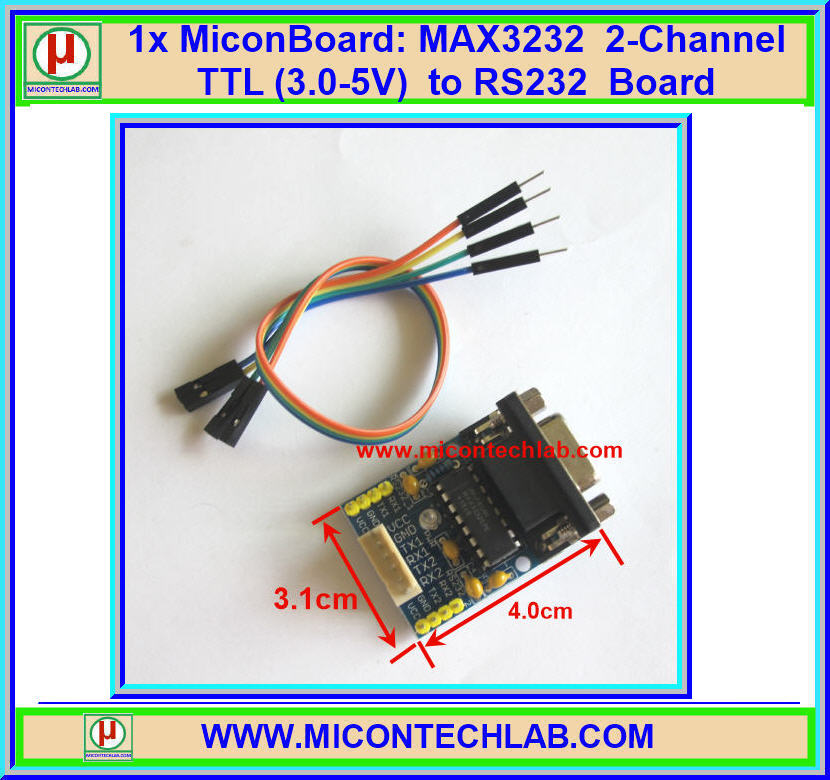

รายการประกอบด้วย (ดังรูปแรก)


- 1x MiconBoard: MAX3232   2-Channel  3.0-5V  TTL to RS232  with Female DB9 Port

- 1x Jumper Cable (4 wires)






Specifications
  • เป็นบอร์ดวงจรแปลงแรงดัน 3.0-5V  TTL  ให้เป็นสัญญาณ RS232
  • ใช้ไอซีเบอร์  MAX3232CPE ที่รองรับการทำงานกับไฟเลี้ยงได้ตั้งแต่ 3.0- 5V  ดังนั้นจึงสามารถนำไปใช้กับไมโครคอนโทรลเลอร์ที่ใช้ไฟเลี้ยงทั้ง  3.3 หรือ 5.0V
  • มีจำนวน RS232  จำนวน 2 ช่อง: ช่องที่ 1 (RS232-1 และ RS232 DB9 Port) และ ช่องที่ 2   RS232-2 โดยแยกการทำงานอย่างอิสระ

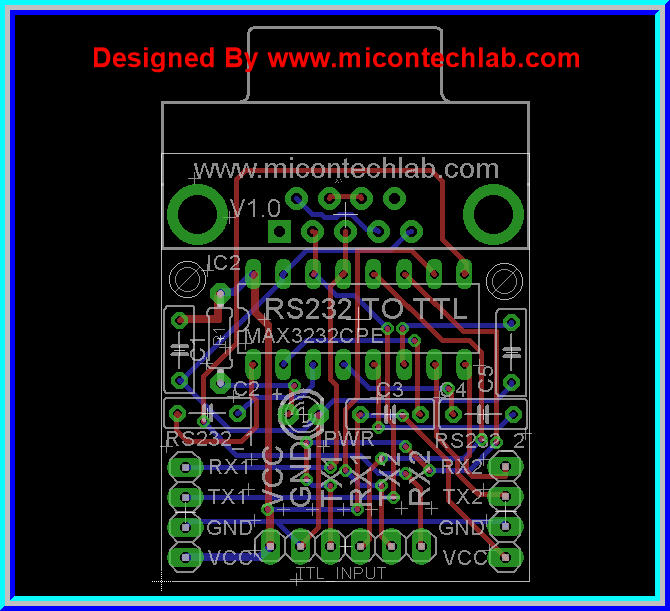

  • ใช้แผ่นปริ้น (PCB) มาตรฐานคุณภาพสูงแบบสองหน้า Plate to-Hole FR-4  ความหน้าขนาด 1.6  จึงมั่นใจได้ว่ามีความแข็งแรงทนทานต่อการนำไปใช้ทั้งการทดลองและใช้งานจริง

  • แรงดันไฟเลี้ยง:  3.0 - 5 Vdc
  •
  • สอบถามข้อมูลเพิ่มเติมผ่านทางอีเมล์  โทรศัพท์  เว็บบอร์ด
  • อัพเดทสินค้าทางเฟสบุ๊ค  FACEBOOK/micontechlab



สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
กรร
กรร
61.91.253.x
22 ม.ค. 2558 11:52 น.
หัวข้อ :สอบถาม
ตรง Female DB9 Port เปลี่ยนเป็น Male DB9 Port ได้ไหมค่ะ
NimdaEng
NimdaEng
223.207.164.x
10 ก.ค. 2557 07:39 น.
หัวข้อ :สอบถาบครับ
สินค้าตัวนี้มันสามารถแปลงจาก RS232 to TTL ได้ไหมครับ
ได้ครับ
ถ้าเรารับสัญญาณเข้ามาที่เอาต์พุต (จุดต่อ O/P RS232_1 หรือ DB9, O/P RS232_2) สัญญาณตรงอินพุตก็จะเป็น TTL ครับ

ในทางกลับกันถ้าเราส่งสัญญาณเป็นระดับ TTL เข้าที่ Input ที่เอาต์พุตก็จะเป็นแรงดันระดับ RS232 ครับ

สรุปง่ายๆ ก็คือ สามารถแปลงจาก TTL เป็นอ RS232 ก็ได้ หรือ แปลงกลับจาก RS232 เป็น TTL ก็ได้ครับ

ขอบคุณครับ
เจ้าของร้าน
เจ้าของร้าน
10 ก.ค. 2557 08:33 น.
