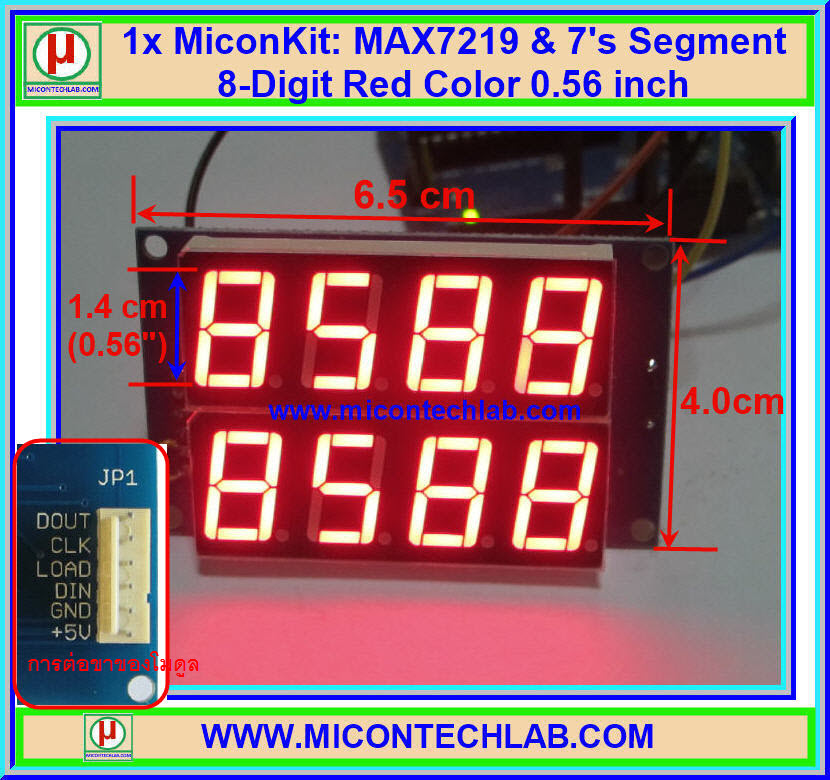

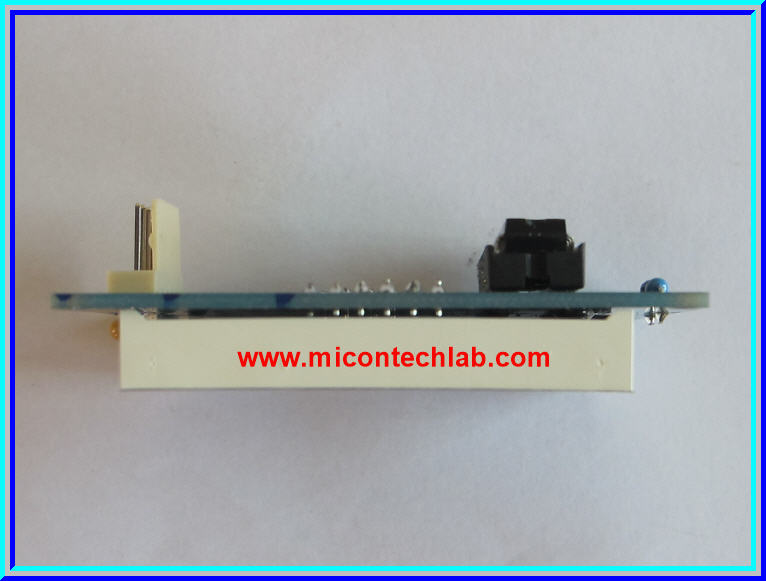

1x MAX7219 & 7's Segment 8-Digit Red Color 0.56 inch LED Display

1x MAX7219 & 7's Segment 8-Digit Red Color 0.56 inch LED Display

บอร์ดแสดงผลแบบตัวเลข 7 ส่วน ขนาด 8 หลัก สีแดง ขนาด 0.56 นิ้ว พร้อมไอซีขับ MAX7219

รายการประกอบด้วย (ดังรูปแรก)

1x MAX7219 & 7's Segment 8-Digit Red Color 0.56 inch  LED Display

Specifications

•  1x MAX7219 & 7's Segment 8-Digit Red Color 0.56 inch  LED Display
•
• บอร์ดแสดงผลแบบตัวเลข 7 ส่วน ขนาด 8 หลัก สีแดง ขนาด 0.56 นิ้ว พร้อมไอซีขับ MAX7219
•

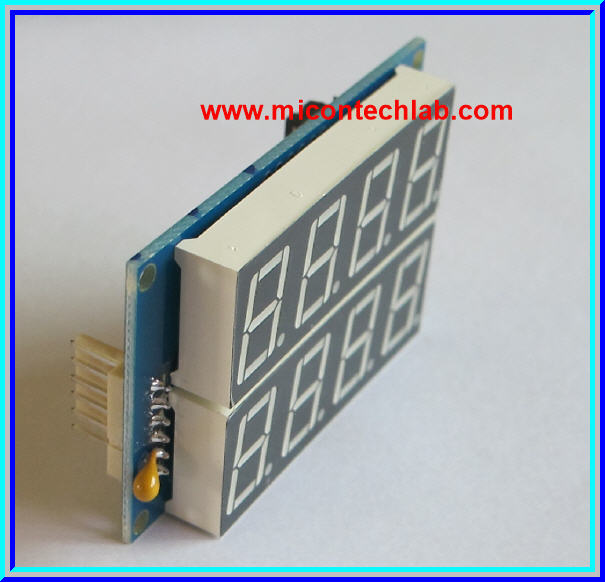

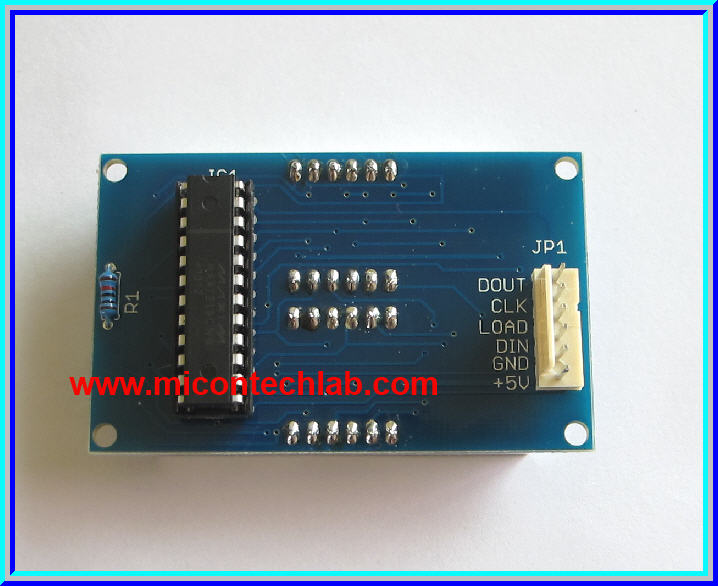

• ใช้แผ่นปริ้น (PCB) มาตรฐานคุณภาพสูงแบบสองหน้า Plate to-Hole FR-4  ความหน้าขนาด 1.6  พร้อมสกรีนตัวหนังสือทั้งสองด้าน   จึงมั่นใจได้ว่ามีความแข็งแรงทนทานต่อการนำไปใช้ทั้งการทดลองและใช้งานจริง


• แรงดันไฟเลี้ยง: 5 Vdc

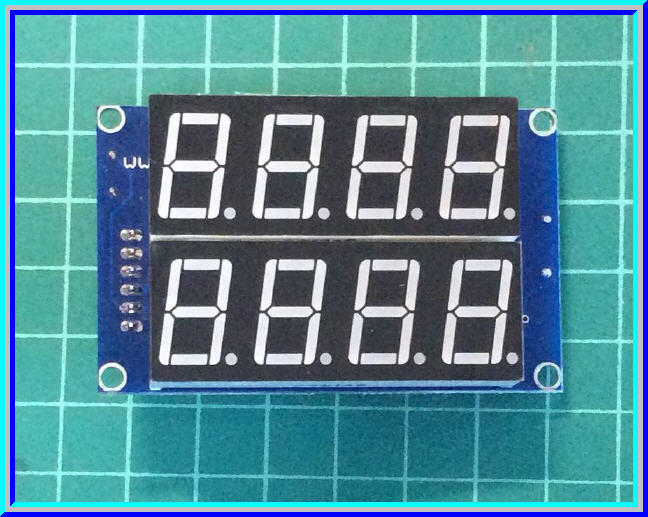

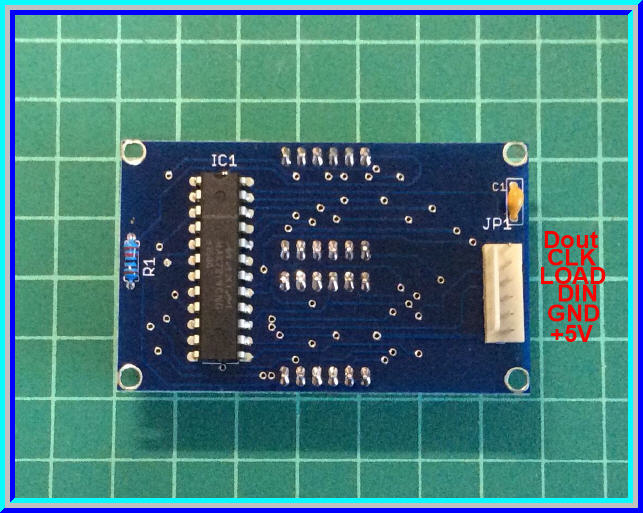

• การเชื่อมต่อแบบ:  SPI:   +5V, GND, Din, Load, CLK, Dout
• สามารถใช้เชื่อมต่อกับไมโครคอนโทรลเลอร์ได้ทุกรุ่น
•
• Download MAX7219 Datasheet คลิก
•
• ดาวน์โหลด ตัวอย่าง Arduino Code ที่ใช้กับบอร์ด คลิก

•
• สอบถามข้อมูลเพิ่มเติมผ่านทางอีเมล์  โทรศัพท์  เว็บบอร์ด
• อัพเดทสินค้าทางเฟสบุ๊ค  FACEBOOK/micontechlab

  ตัวอย่าง Arduino Code

/*

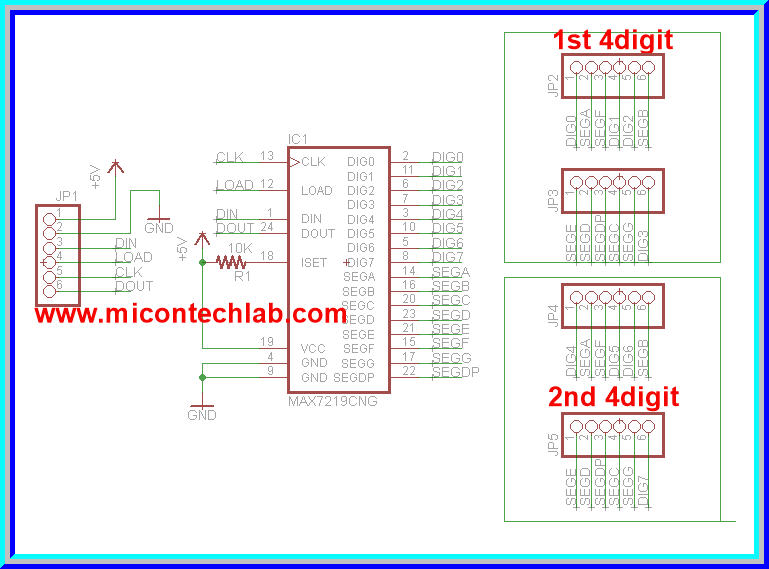

  | Arduino   | MAX7219/MAX7221 |

  | --------- | --------------- |

  | MOSI (11) | DIN (1)         |

  | SCK (13)  | CLK (13)        |

  | I/O (7)*  | LOAD/CS (12)    |

*/

#include <SPI จุด h>

#define LOAD_PIN 7

void maxTransfer(uint8_t address, uint8_t value) {

  // Ensure LOAD/CS is LOW

  digitalWrite(LOAD_PIN, LOW);

  delay(2);

  // Send the register address

  SPI.transfer(address);

  // Send the value

  SPI.transfer(value);

  // Tell chip to load in data

  digitalWrite(LOAD_PIN, HIGH);

  delay(2);

}

void setup() {

  // Set load pin to output

  pinMode(LOAD_PIN, OUTPUT);

  // Reverse the SPI transfer to send the MSB first

  SPI.setBitOrder(MSBFIRST);

  // Start SPI

  SPI.begin();

  // Run test

  maxTransfer(0x0F, 0x01); // On all Segments

  delay(1000);

  maxTransfer(0x0F, 0x00); //

  delay(10);

  // Enable mode B

  maxTransfer(0x09, 0xff);

  delay(10);

  // intensity (0x00- 0x0f)

  maxTransfer(0x0A, 0x0f);

  delay(10);

  // Turn on all segment (8 digit)

  maxTransfer(0x0B, 0x07);

  delay(10);

  // Turn on chip

  maxTransfer(0x0C, 0x01);

  delay(10);

}

void loop() {

  // Loop through each code

  unsigned long i=0,d7,d6,d5,d4,d3,d2,d1,d0,buff1,buff2,buff3,buff4,buff5,buff6;

  for (i= 0; i < 100000000; i++)

  {

    d7=i/10000000;

    buff6=i%10000000;

    d6=buff6/1000000;

    buff5=buff6%1000000;

    d5=buff5/100000;

    buff4=buff5%100000;

    d4=buff4/10000;

    buff3=buff4%10000;

    d3=buff3/1000;

    buff2=buff3%1000;

    d2=buff2/100;

    buff1=buff2%100;

    d1=buff1/10;

    d0=buff1%10;

    maxTransfer(0x01, d3);  // d3

    maxTransfer(0x02, d2);  // d2

    maxTransfer(0x03, d1);  // d1

    maxTransfer(0x04, d0);  // d0

    maxTransfer(0x05, d7);  // d7

    maxTransfer(0x06, d6);  // d6

    maxTransfer(0x07, d5);  // d5

    maxTransfer(0x08, d4);  // d4

    delay(1000);

  }

}
