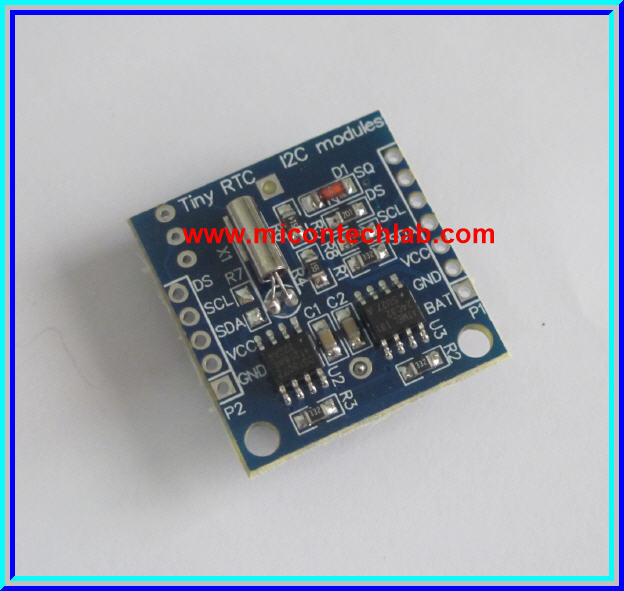

1x แผงวงจรฐานเวลา DS1307 AT24C32 I2C



1x Real time clock DS1307 AT24C32 I2C Interface module โมดูลปฏิทินและฐานเวลานาฬิกา และหน่วยความจำแบบ EEPROM

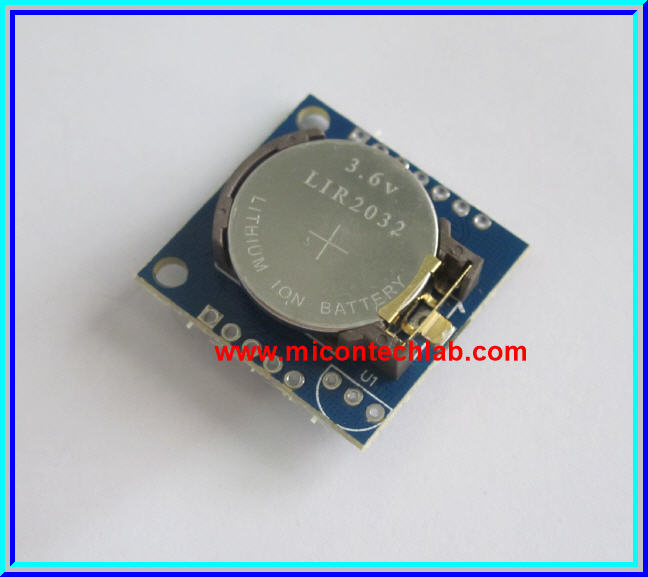

รายการประกอบด้วย 1x แผงวงจรฐานเวลา DS1307 AT24C32 I2C 1x แบตเตอรี่ CR2032  3V Panasonic Lithium Battery

Specifications 1x Real time clock DS1307 AT24C32 I2C Interface module โมดูลปฏิทินและฐานเวลานาฬิกา  กำเนิด เวลา วัน เดือน ปี   สามารถสร้างปฏิทินจนถึงปี คศ. 2100 พร้อมทั้ง AT24C32 หน่วยความจำแบบถาวร ข้อมูลไม่สูญหายแม้หยุดจ่ายไฟเลี้ยง   ไฟเลี้ยง : 5.0V    ดาวน์โหลด DS1307 datasheet คลิก ตัวอย่างการใช้งาน Arduino code, วงจรการต่อใช้งาน คลิก  ตัวอย่าง Arduino code from Github คลิก     สอบถามข้อมูลเพิ่มเติมผ่านทางอีเมล์  โทรศัพท์  เว็บบอร์ด อัพเดทสินค้าทางเฟสบุ๊ค  FACEBOOK/micontechlab

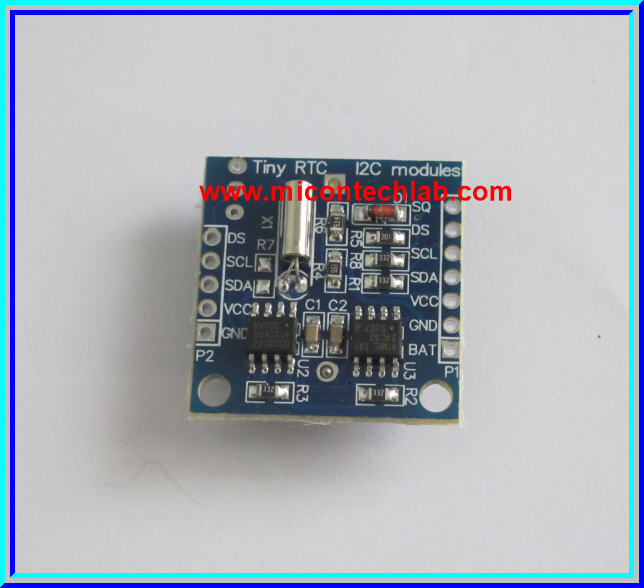

Real time clock DS1307 AT24C32 module

Arduino code สำหรับทดสอบ  DS1307

///////////////////////////////////////////





#include

const int DS1307 = 0x68; // Address of DS1307 see data sheets

const char* days[] =

{"Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday", "Saturday"};

const char* months[] =

{"January", "February", "March", "April", "May", "June", "July", "August","September", "October", "November", "December"};



// Initializes all values:

byte second = 0;

byte minute = 0;

byte hour = 0;

byte weekday = 0;

byte monthday = 0;

byte month = 0;

byte year = 0;



void setup() {

  Wire.begin();

  Serial.begin(9600);

  delay(2000); // This delay allows the MCU to read the current date and time.



  Serial.print("The current date and time is: ");

  printTime();

  Serial.println("Please change to newline ending the settings on the lower right of the Serial Monitor");

  Serial.println("Would you like to set the date and time now? Y/N");



  while (!Serial.available()) delay(10);

  if (Serial.read() == 'y' || Serial.read() == 'Y')



  // This set of functions allows the user to change the date and time

  {

    Serial.read();

    setTime();

    Serial.print("The current date and time is now: ");

    printTime();

  }





  Serial.println("Thank you.");

}



// Continuous function for converting bytes to decimals and vice versa

void loop()

{



    Serial.read();



    Serial.print("The current date and time is now: ");

    printTime();

    delay(1000);



}

byte decToBcd(byte val) {

  return ((val/10*16) + (val%10));

}

byte bcdToDec(byte val) {

  return ((val/16*10) + (val%16));

}





// This set of codes is allows input of data

void setTime() {

  Serial.print("Please enter the current year, 00-99. - ");

  year = readByte();

  Serial.println(year);

  Serial.print("Please enter the current month, 1-12. - ");

  month = readByte();

  Serial.println(months[month-1]);

  Serial.print("Please enter the current day of the month, 1-31. - ");

  monthday = readByte();

  Serial.println(monthday);

  Serial.println("Please enter the current day of the week, 1-7.");

  Serial.print("1 Sun | 2 Mon | 3 Tues | 4 Weds | 5 Thu | 6 Fri | 7 Sat - ");

  weekday = readByte();

  Serial.println(days[weekday-1]);

  Serial.print("Please enter the current hour in 24hr format, 0-23. - ");

  hour = readByte();

  Serial.println(hour);

  Serial.print("Please enter the current minute, 0-59. - ");

  minute = readByte();

  Serial.println(minute);

  second = 0;

  Serial.println("The data has been entered.");



  // The following codes transmits the data to the RTC

  Wire.beginTransmission(DS1307);

  Wire.write(byte(0));

  Wire.write(decToBcd(second));

  Wire.write(decToBcd(minute));

  Wire.write(decToBcd(hour));

  Wire.write(decToBcd(weekday));

  Wire.write(decToBcd(monthday));

  Wire.write(decToBcd(month));

  Wire.write(decToBcd(year));

  Wire.write(byte(0));

  Wire.endTransmission();

  // Ends transmission of data

}





byte readByte() {

  while (!Serial.available()) delay(10);

  byte reading = 0;

  byte incomingByte = Serial.read();

  while (incomingByte != '\n') {

    if (incomingByte >= '0' && incomingByte <= '9')

      reading = reading * 10 + (incomingByte - '0');

    else;

    incomingByte = Serial.read();

  }

  Serial.flush();

  return reading;

}





void printTime() {

  char buffer[3];

  const char* AMPM = 0;

  readTime();

  Serial.print(days[weekday-1]);

  Serial.print(" ");

  Serial.print(months[month-1]);

  Serial.print(" ");

  Serial.print(monthday);

  Serial.print(", 20");

  Serial.print(year);

  Serial.print(" ");

  if (hour > 12) {

    hour -= 12;

    AMPM = " PM";

  }

  else AMPM = " AM";

  Serial.print(hour);

  Serial.print(":");

  sprintf(buffer, "%02d", minute);

  Serial.print(buffer);

  Serial.print(":");

  Serial.print(second);

  Serial.println(AMPM);

}





void readTime() {

  Wire.beginTransmission(DS1307);

  Wire.write(byte(0));

  Wire.endTransmission();

  Wire.requestFrom(DS1307, 7);

  second = bcdToDec(Wire.read());

  minute = bcdToDec(Wire.read());

  hour = bcdToDec(Wire.read());

  weekday = bcdToDec(Wire.read());

  monthday = bcdToDec(Wire.read());

  month = bcdToDec(Wire.read());

  year = bcdToDec(Wire.read());



}
