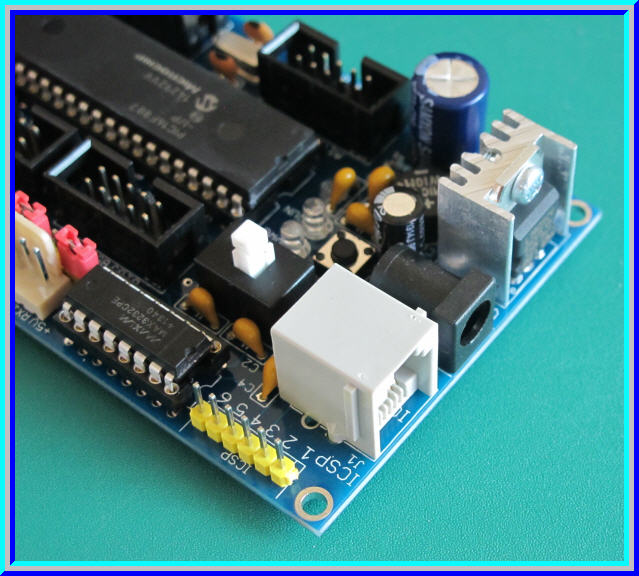

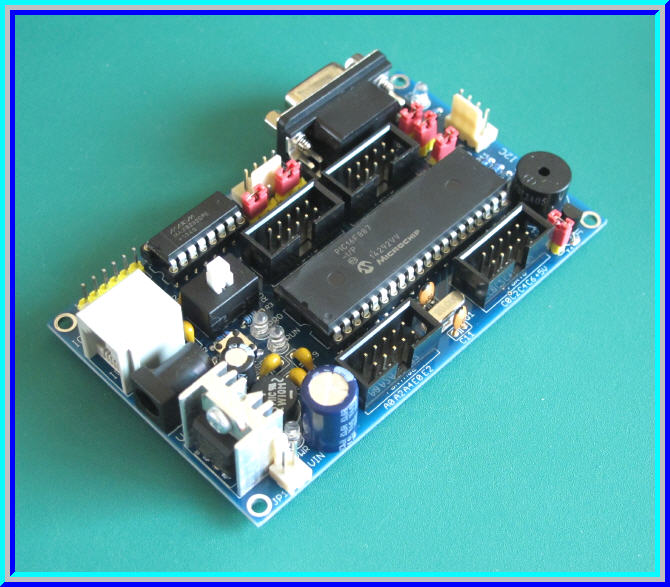

1x บอร์ดไมโครคอนโทรลเลอร์ PIC16F/PIC18F พร้อมไอซี PIC16F887-I/P

1x PIC16F/PIC18F Development Board + PIC16F887-I/P 20Mhz IC Chip (Round Socket)

บอร์ดพัฒนาไมโครคอนโทรลเลอร์ PIC16F/PIC18F + พร้อมไอซีไมโครคอนโทรลเลอร์  PIC16F887-I/P  20MHz

บอร์ดรุ่นนี้ใช้ซ็อคเกตไอซีแบบขากลมทั้งไอซี PIC และ ไอซี Max3232 มีความแข็งแรงทนเหมาะสำหรับนำไปใช้ในงานที่ต้องมีการเคลื่อนไหวสั่นสะเทือน เช่น ในงานหุ่นยนต์

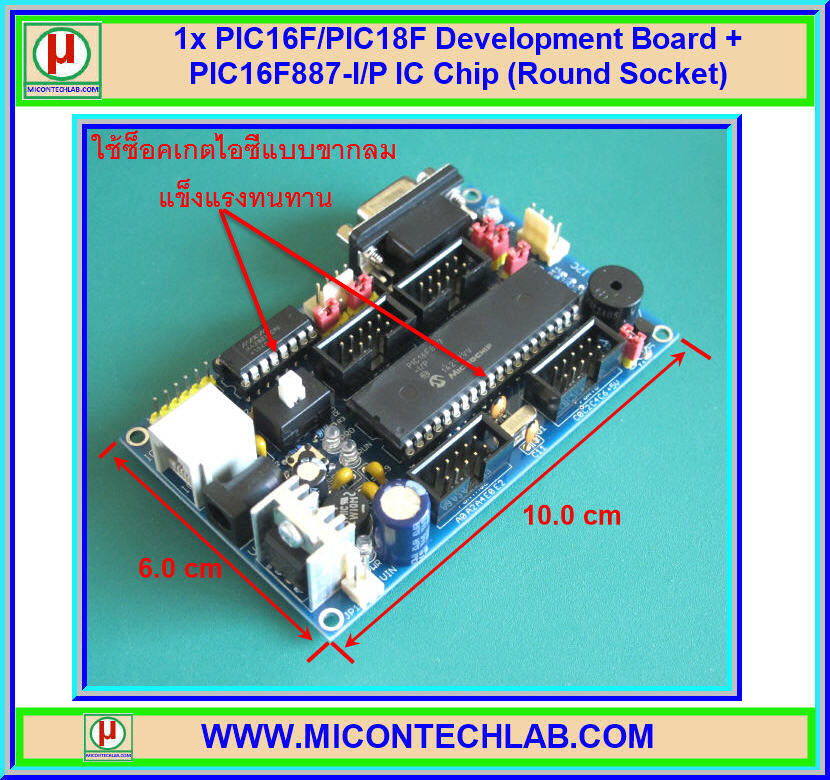

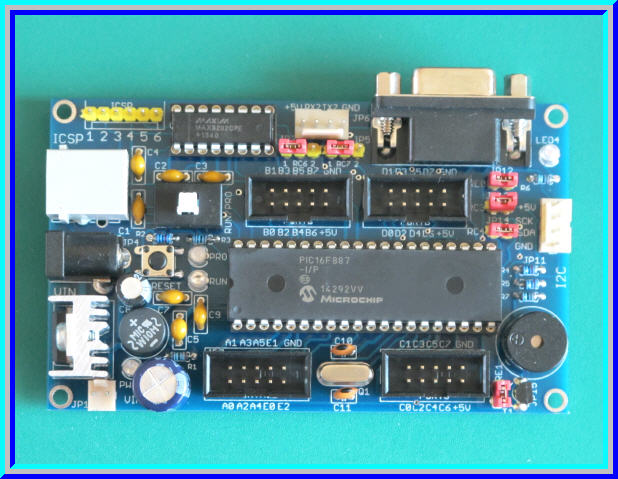

รายการประกอบด้วย (ดังรูปแรก)

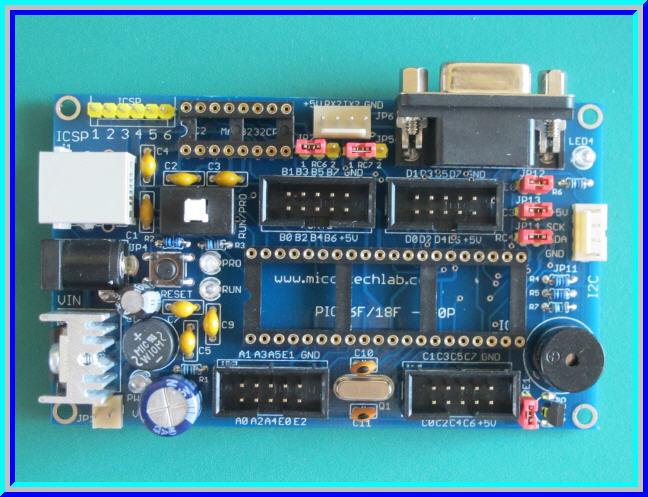

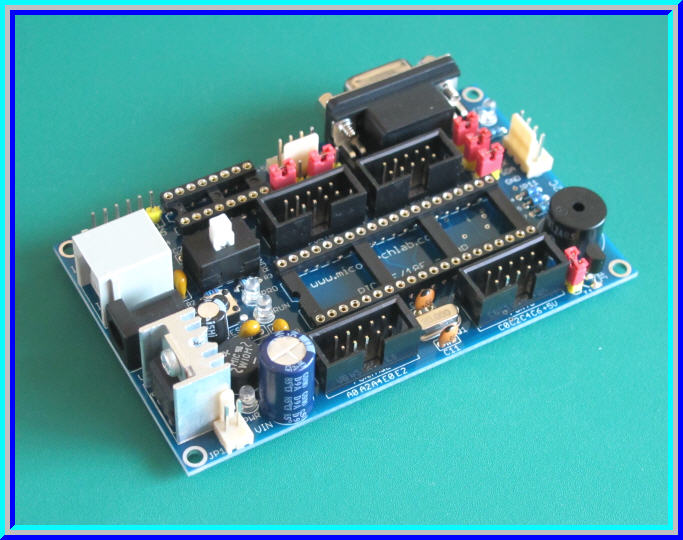

- 1x PIC16F/PIC18F Development Board (ซ็อคเกตแบบขากลม)

-  1x PIC16F887-I/P 20Mhz IC Chip

คุณสมบัติทางเทคนิค

- เป็นบอร์ดพัฒนาไมโครคอนโทรลเลอร์ตระกูล PIC ของบริษัท Microchip ทั้งรุ่น PIC16Fxxx,  PIC18Fxxx  ขนาด 40 ขา

- ใช้ไอซีเบอร์ PIC16F887-I/P   40 ขา  ความถี่คริสตอล 20MHz

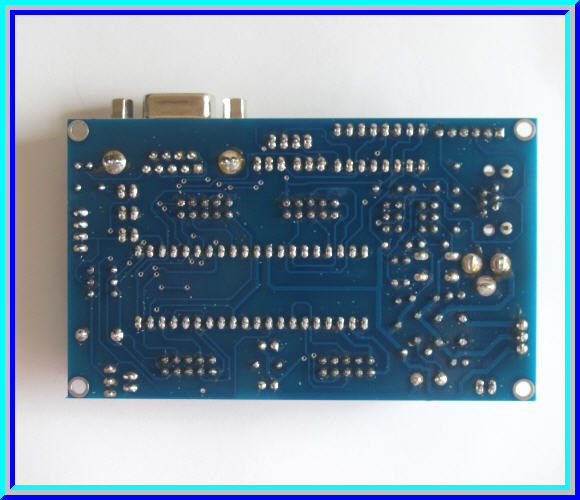

- ใช้แผ่นปริ้น (PCB) คุณภาพสูงแบบสองหน้า Plate to-Hole FR-4

- สามารถใช้กับเบอร์ต่างๆ ขนาด 40 ขา เช่น  PIC16F887, 16F877,16F877A, PIC18F4431,PIC18F458,PIC18F45K22 ฯลฯ

- สามารถใช้ได้กับตัวโปรแกรมเมอร์ EProPICPGMUSB-Mini,  PICKIT 2, PICKIT 3, ICD2,ICD3 ฯลฯ

- In Circuit Programming ผ่านทาง RJ11 และ Pin header(ICSP) มาตรฐาน Microchip

- สามารถโหลดโปรแกรมโดยไม่ต้องถอดไอซีออก โดยมี Connector สวิตซ์ (PRO/RUN) พร้อม LED แสดงผลขณะโปรแกรม(สีน้ำเงิน) หรือ รันโปรแกรม  (LED สีเขียว)

- ใช้ไอซีพอร์ตอนุกรมเบอร์ MAX3232 ที่รองรับการทำงานทั้ง 3.3V และ 5.0V

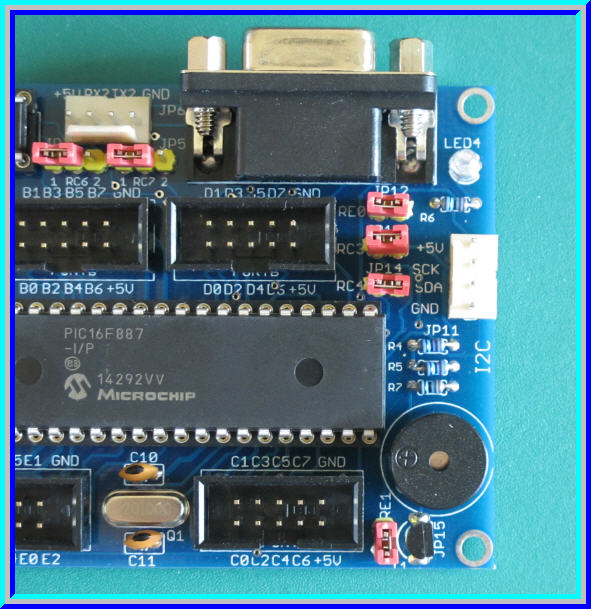

- พอร์ตอนุกรม RS-232  จำนวน2 ช่อง ช่องแรกเป็นแบบคอนเน็คเตอร์ DB9   ช่องที่ 2 เป็นคอนเนคเตอร์เวเฟอร์ที่เหมาะสำหรับต่อสายเอง (สามารถเลือกได้โดยใช้จั๊มเปอร์  JP2 และ JP5)

- พอร์ตอินพุต เอาต์พุต แบบ IDC10:  PORTA: 6 I/O, PORTB:8 I/O, PORTC: 8 I/O, PORTD: 8 I/O, PORTE: 3 I/O

- จำนวนพอร์ต I/O  จำนวน 33 I/O

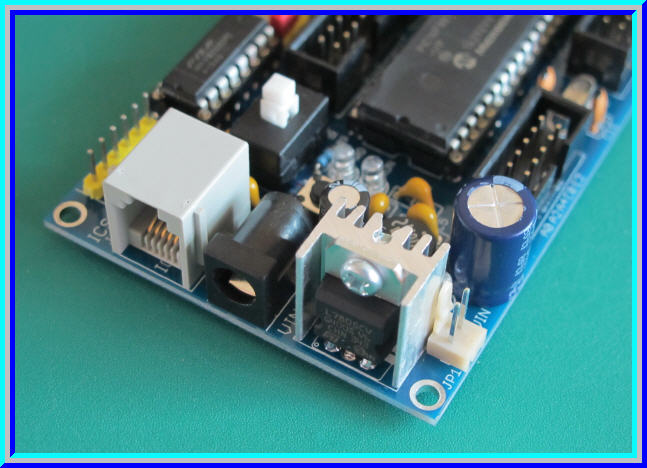

- มี DC Jack และ คอนเนคเตอร์ (Vin) สำหรับต่อกับไฟเลี้ยงอินพุต  รองรับทั้งไฟ AC และ DC ตั้งแต่ 7-30 V  พร้อมไอซีเรกูเลเตอร์ L7805CV  ที่จ่ายกระแสได้สูงถึง 1.5A   พร้อมติดตั้งแผ่นระบายความร้อนอย่างดี

- มีคอนเนคเตอร์สำหรับการเชื่อมต่อกับอุปกรณ์ I2C  เชื่อมต่อกับขา RC3,RC4 มีจั๊มเปอร์เลือกว่าจะใช้งานหรือไม่

- มี LED ที่เชื่อมต่อกับขา RE0, มีจั๊มเปอร์เลือกว่าจะต่อใช้งานหรือไม่

- มีแอคตีฟบัซเซอร์ที่สามารถใช้งานได้โดยตรง โดยมีจั๊มเปอร์ที่ต่อกับขา RE1 ให้เลือกว่าจะใช้งานหรือไม่

- ขนาดบอร์ด 6 x 10 เซนติเมตร

- ดาวน์โหลดคู่มือการใช้งานบอร์ด  คลิก

- สอบถามข้อมูลเพิ่มเติมทางอีเมล์ โทรศัพท์ เว็บบอร์ด

- อัพเดทข้อมูลสินค้าทางเฟสบุ๊ค  Facebook/MICONTECHLAB

                      ตัวอย่างโปรแกรม CCS  ที่ใช้ทดสอบบอร์ดเบื้องต้น

#include

#fuses HS,NOWDT,NOPROTECT,NOLVP

#use delay(clock=20000000)

#use rs232(baud=9600, xmit=PIN_C6, rcv=PIN_C7)

int8 count=0;

void main()

{

  //set_tris_c(0x00);

  set_tris_e(0x00);

  output_low(PIN_E1);

  while(true)

 {

   count=count+1;

   printf("Test RS232 Count = %d\r\n",count);

   output_high(PIN_E0);

   delay_ms(2000);

   output_low(PIN_E0);

   delay_ms(2000);

 }

}
