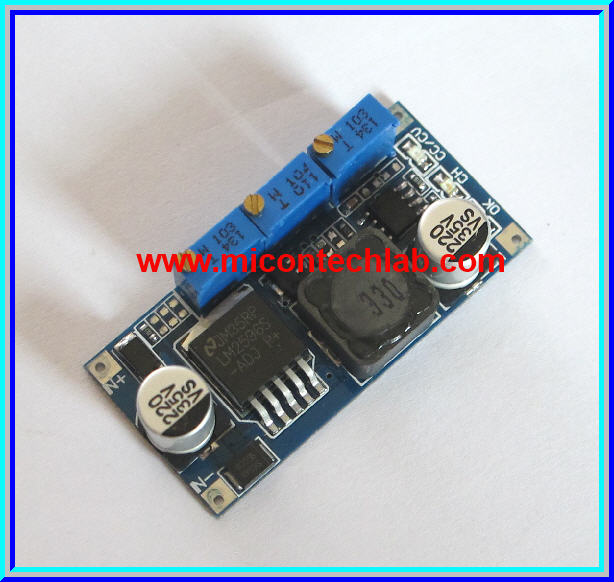

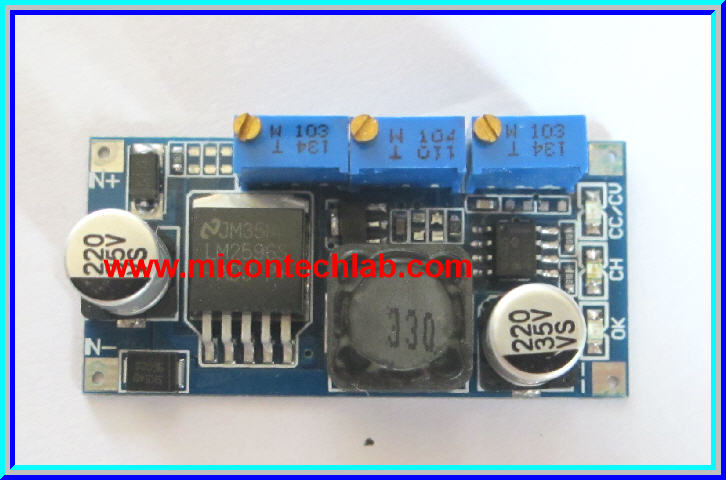

1x LM2596 Step down (Buck) Constant Current Voltage CC CV DC-to-DC converter module



1x โมดูลดีซีทูดีซี สเตปดาวน์ (บัค) แบบสามารถปรับกระแสและ

แรงดันคงที่โดยใช้ไอชี  LM2596




 รายการประกอบด้วย
 (ดังรูปแรก)

  • 1x LM2596 Step down (Buck) Constant Current Voltage CC CV DC-to-DC converter module




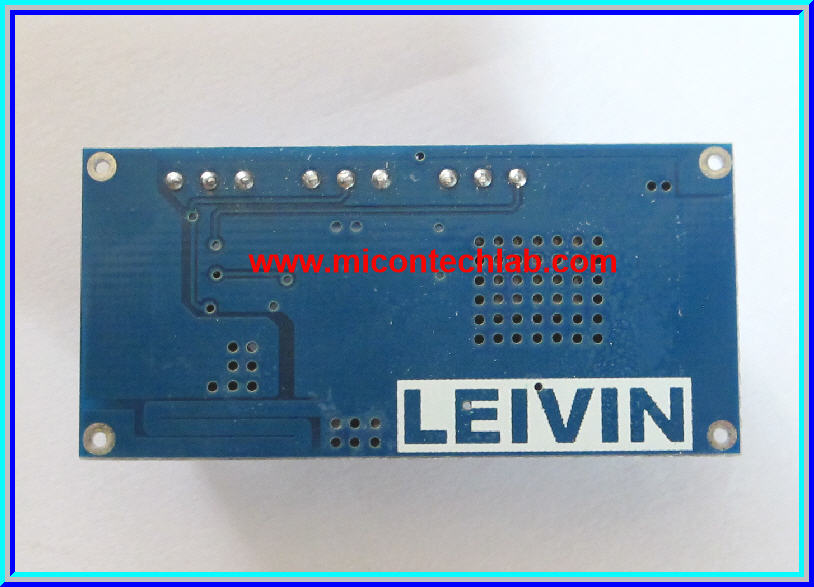

รายละเอียดสินค้า
  • 1x LM2596 Step down (Buck) Constant Current Voltage CC CV DC-to-DC converter module
  • แรงดันอินพุต : 4-35 V
  • แรงดันเอาต์พุต: 1.25-30 Vdc
  • กระแสเอาต์พุต : 3A (max): ถ้าใช้กระแสสูงๆ ควรติดแผ่นระบายความร้อน รหัสสินค้า 0723
  • กำลังทางเอาต์พุต : 15W  (มากกว่า 10 วัตต์ควรติดแผ่นระบายความร้อน)
  • มีวงจรป้องกันการซ๊อต (Output protection)
  • เหมาะสำหรับการนำไปขับหลอด LED  หรือทำเป็นวงจรซาร์จ
  •
  • สอบถามข้อมูลเพิ่มเติมผ่านทางอีเมล์  โทรศัพท์  เว็บบอร์ด
  • อัพเดทสินค้าทางเฟสบุ๊ค  FACEBOOK/micontechlab









 ===========================================================================================

                                                        รายละเอียดและการต่อใช้งาน

      มีคำถามเข้ามามากมายเกี่ยวกับการใช้โมดูลสเตปดาวน์ LM2596 CC CV ว่ามันคืออะไร ใช้งานอย่างไร มันแตกต่างแบบที่ไม่มี CC ยังไง?



      วันนี้มีเวลาได้มานั่งปฏิบัติการทดสอบโมดูลสเตปดาวน์ LM2596 CC CV เผื่อจะเป็นประโยชน์สำหรับผู้ที่เริ่มต้นและสนใจที่จะนำไปใช้งาน

      แล้ว  CC คืออะไร  CV คืออะไร แตกต่างกันอย่างไร?

 CC ย่อมาจาก Constant Current (กระแสคงที่)

 CV ย่อมาจาก Constant Voltage (แรงดันคงที่)



      ดังนั้นโมดูลสเตปดาวน์โดยทั่วไปก็จะมี CV  อยู่แล้ว (คือสามารถปรับแรงดันเอาต์พุตให้คงที่ (สังเกตจะมีทริมเมอร์ (ตัวสีฟ้า) สำหรับปรับแรงดันเอาต์พุตตามที่ต้องการ)



      แล้วโมดูลที่มี CC ด้วยมีประโยชน์อย่างไร   โมดูลที่มี CC ด้วยจะสามารถควบคุมกระแสเอาต์พุตให้คงที่ตามที่เรากำหนด  ถึงแม้ตัวโหลดจะดึงกระแสเกินจากที่เรากำหนดไว้ แต่โมดูลยังคงจ่ายกระแสให้กับโหลดเท่ากับค่าสูงสูดที่เราตั้งไว้



      ดังนั้นมันมีประโยชน์กรณีที่โหลดช๊อต หรือโหลดดึงกระแสเกิน โมดูลจะไม่เกิดความเสียหาย หรือ ตัวโหลดเองก็จะไม่เสียหาย เพราะว่าโมดูลไม่ได้จ่ายกระแสเกินตามทีโหลดต้องการ



      โมดูลที่มี CC จึงเหมาะกับการนำไปใช้กับโหลดที่เราต้องการควบคุมกระแสให้คงที่ เช่น การนำไปขับหลอด LED  บางครั้ง LED เกิดซ็อตหรือ กินกระแสมากเกิน ตัวโมดูลจ่ายไฟก็จะไม่เกิดควมเสียหาย รวมทั้งตัว LED เองด้วย



      อีกอย่างคือการนำไปใช้ชาร์จแบตเตอรี่ขนาดเล็ก ที่ไม่ดึงกระแสมากนัก เช่นแบตมือถือ ถ่านชาร์จ  AA AAA



การใช้งาน

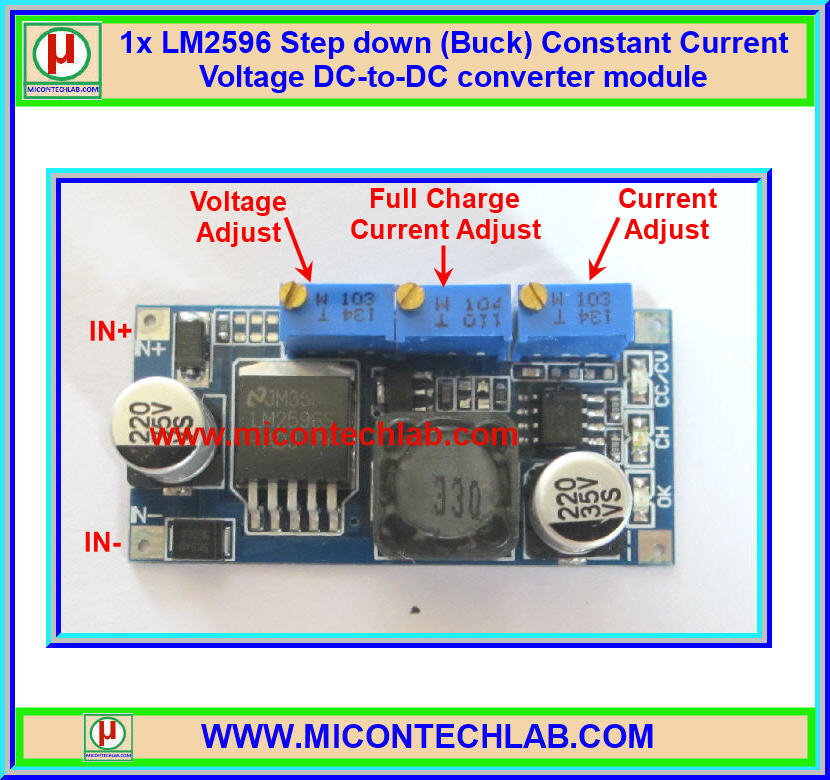

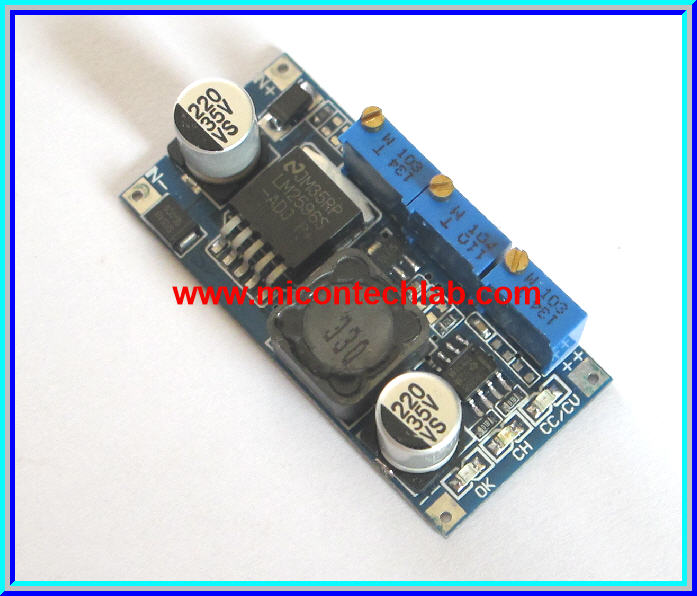

 โมดูลประกอบไปด้วย ทริมเมอร์ (สีฟ้า) จำนวน 3 ตัว  ดังรูป





- ตัวที่ 1  Voltage Adjust  สำหรับปรับแรงดันเอาต์พุต  (CV: Constant voltage)



- ตัวที่ 2 (Full charge Current adjust) สำหรับปรับค่ากระแสซาร์จเต็ม  (เมื่อกระแสเอาต์พุตไหลต่ำกว่าค่ากระแสที่ตั้งไว้ LED OK จะติด เหมาะสำหรับการประยุกต์ใช้ในการซาร์จแบต เมื่อแบตเต็มกระแสจะลดลงเรื่อยๆ เมื่อเท่ากับหรือน้อยกว่าค่ากระแส Full Charge ที่ตั้งไว้ LED OK  จะติด



- ตัวที่ 3 (Current Adjust) สำหรับปรับกระแสเอาต์พุต (CC: Costant Current)  ว่าต้องการควบคุมกระแสเอาต์พุตไม่ให้เกินตามค่าที่ตั้งไว้ เช่นกรณีที่ใช้ควบคุมเพาเวอร์ LED  สมมุติเรารู้ว่า วงจร LED กินกระแสไม่เกิน 1 แอมป์ในขณะที่ทำงานปรกติ เราก็จะตั้ง



LED แสดงผลของกระแสเอาต์พุต  ประกอบด้วย 3 ตัว

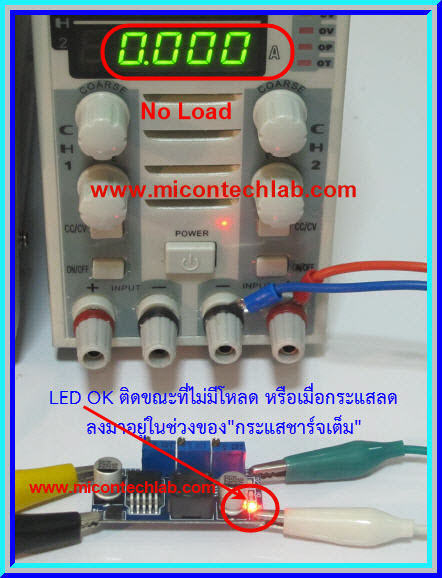

1. LED OK คือ LED ที่แสดงสถานะช่วงของกระแสเอาต์พุต  (เป็นช่วงของกระแสเริ่มต้นตั้งแต่ 0 จนถึงค่ากระแสชาร์จเต็ม)    ใช้สำหรับแสดงเวลาที่ชาร์จแบตเต็ม (กระแสชาร์จเต็มคือกระแสที่เราตั้งปรับไว้เพื่อแสดงว่าตอนนี้กระแสได้ลดลงถึงค่าแล้ว  นั่นแสดงว่าแบตเตอรี่เริ่มเต็มแล้ว)





เช่นสมมุติตั้งกระแสชาร์จเต็มไว้ที่ 200 mA   ขณะเริ่มแรกของการชาร์จแบตเตอรี่จะกินกระแสอยู่ในช่วงของ  "กระแสชาร์จ"  ถึง "ช่วงกระแสคงที่"   หลังจากนั้นชาร์จไปเรื่อยๆ จนแบตใกล้เต็ม  กระแสจะลดลงเรื่อยๆ  จนถึงค่า 200 mA   LED OK  ก็จะติด

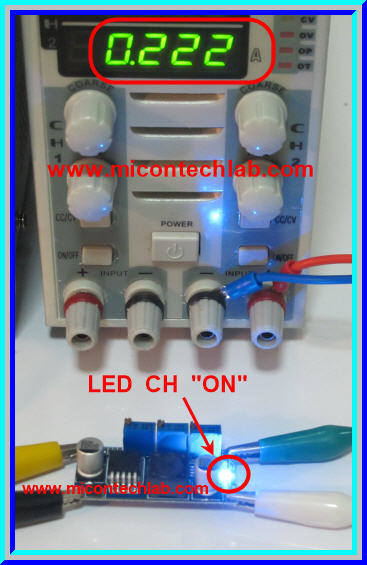

2.  LED CH คือ LED แสดงค่ากระแสเอาต์พุตที่กำลังชาร์จที่อยู่ในช่วง มากกว่า "กระแสชาร์จเต็ม"  แต่น้อยกว่า "กระแสคงที่"  ใช้สำหรับบอกว่าขณะนี้กำลังชาร์จแบตอยู่

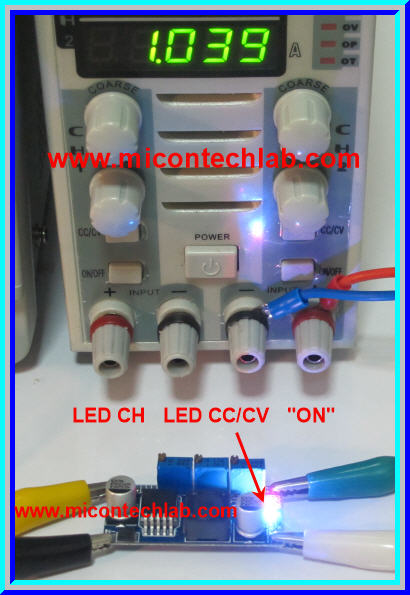

สมมุติ ตั้งค่าอยู่ระหว่าง 200mA ถึง 1A   ดังนั้นถ้าโหลดดึงกระแสอยู่ในช่วงนี้  LED CH ก็จะติด

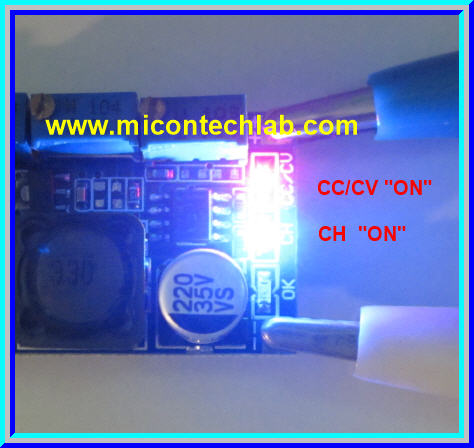

3. LED CC/CV คือ LED แสดงค่ากระแสที่เกินค่า "กระแสชาร์จ" หรือกระแสโหลดที่เราตั้งไว้

สมมุติ ตั้งกระแสคงที่ไว้ที่ 1A  เมื่อโหลดดึงกระแสมากกว่า 1 A  LED CC/CV จะติดเพื่อแสดงให้เรารู้ว่าตอนนี้โหลดได้ดึงกระแสมากกว่า 1 A  แล้วนะ แต่โมดูลจะไม่สามารถจ่ายกระแสได้เกินค่าที่เราตั้งไว้  ดังนั้นโมดูลจะจ่ายกระแสแค่ 1A  เท่านั้น



ข้อดีของตรงนี้คือ กรณีที่โหลดช็อตก็จะไม่ทำให้โมดูลเสียหาย  หรือโหลดเสียหายได้นั้นเอง    จึงเหมาะสำหรับนำไปจ่ายไฟให้กับ LED







          หวังเป็นอย่างยิ่งว่าจะเป็นประโยชน์สำหรับผู้ที่กำลังศึกษาเพื่อนำไปใช้งาน  ถ้ายังมีข้อสงสัยเกี่ยวกับการใช้งาน ให้ติดต่อสอบถามข้อมูลเพิ่มเติมได้ตลอดเวลา  เพื่อให้สามารถใช้งานโมดูลได้อย่างถูกต้องและไม่เกิดความเสียหายขึ้นก่อน
