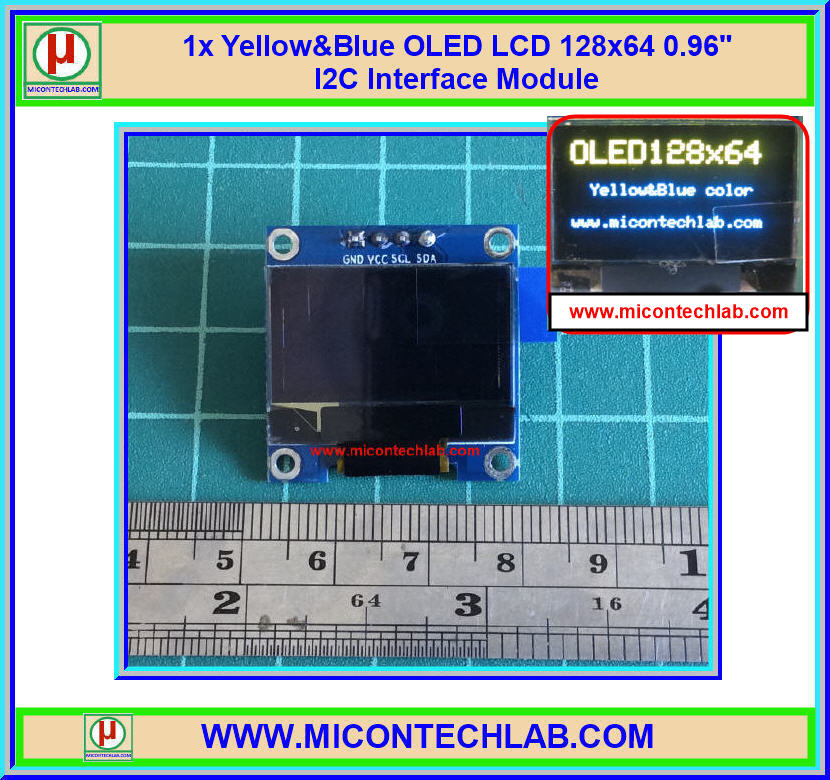

1x Yellow&Blue OLED LCD 128x64 0.96"  I2C Interface Module

โมดูล โอแอลอีดี แอลซีดี สีเหลืองและสีน้ำเงิน ขนาด 128x64 จุด 0.9 นิ้ว เชื่อมต่อแบบ I2C

 *** รายการนี้สีเหลืองกับสีน้ำเงิน (Yellow&Blue Color)

รายการประกอบด้วย(ได้สินค้าดังรูปแรก)

- 1x Yellow&Blue OLED LCD 128x64  0.96"  I2C Interface Module

รายละเอียดสินค้า

- 1x Yellow&Blue OLED LCD 128x64  0.96"  I2C Interface Module

- โมดูลโอแอลอีดี แอลซีดี สีเหลืองและสีน้ำเงิน ขนาด 128x64  0.96 นิ้ว

- เชื่อมต่อแบบ I2C ใช้สายสัญญาณเพียง 2 เส้น (SDA,SCL)

- ไฟเลี้ยง: 5Vdc หรือ  3.3 Vdc

- I2C Address: 0x3C

- การเชื่อมต่อกับ Arduino

   Arduino        OLED

    5V               VCC

    GND            GND

    A4               SDA

    A5               SCL

- ไฟล์ที่ 1: ดาวน์โหลด  Arduino Library/Adafruit_SSD1306 from Github คลิก

- ไฟล์ที่ 2: ดาวน์โหลด  Arduino Library/ Adafruit-GFX-Library คลิก คลิก

การทดสอบโมดูล

วิธีที1.ติดตั้งไฟล์ในไดเรกทอรี่ใดๆ

1.1 ให้ดาวน์โหลดไฟลที่ 1 และ ไฟล์ที่ 2 มาแล้วทำการ Unzip ไฟล์ทั้ง 2 แล้วนำไปวางไว้ในโฟลเดอร์เดียวกันแล้วคลิกเปิดไฟล์ชื่อ  ssd1306_128x64_i2c

1.2 (ตรวจสอบว่า I2C Address เป็น 0x3C แล้วหรือยัง ถ้ายังให้เปลี่ยนให้ถูกต้อง

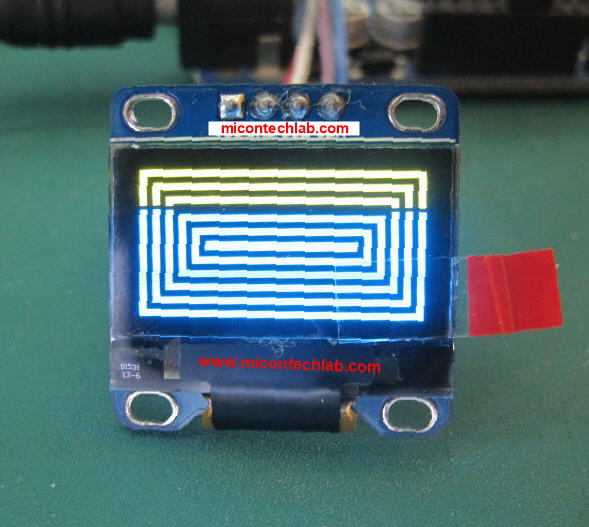

1.3 เลือก Port และบอร์ดที่ใช้ให้ถูกต้อง แล้วทำการอัพโหลด จะเห็น OLED ติดและแสดงกราฟฟิกแบบต่างๆ ตามโปรแกรมตัวอย่าง

วิธีที่ 2 การติดตั้งในไดเรกทอรี่ Arduino Library

2.1 ให้ดาวน์โหลดไฟลที่ 1 และ ไฟล์ที่ 2 มาแล้วทำการ Unzip ไฟล์ทั้ง 2 แล้วนำไปวางไว้ในไดเรกทอรี่ของ C:\Program Files \Arduino\libraries

2.2 ไปที่ File/example/Adafruit_SSD1306/ssd1306_128x64_i2c

2.3 ตรวจสอบ I2C Address ว่าเป็น 0x3c หรือยัง  จากนั้นให้ทำการอัพโหลดโปรแกรม จะเห็น OLED แสดงภาพกราฟฟิกตามโปรแกรม

- ติดต่อสอบถามข้อมูลผ่านทางอีเมล์ โทรศัพท์ เว็บบอร์ด เฟสบุ๊ค Facebook/micontech
